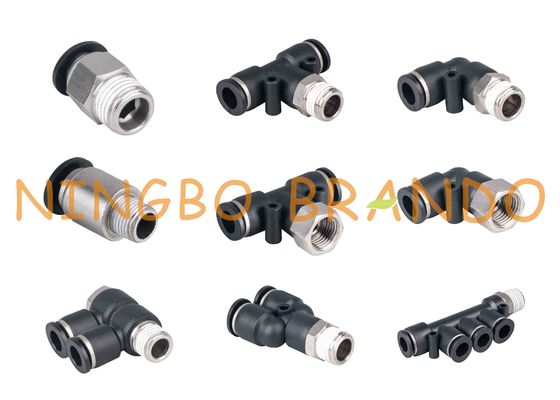

Złączki wciskane Brando (lub łączniki wciskane) zapewniają łatwe podłączanie i odłączanie rurki bez powodowania uszkodzeń rury.Złączki kompozytowe stają się niezbędnymi częściami w układach pneumatycznych i hydraulicznych.Złączki wciskane Brando są dostępne w różnych typach, formach, rozmiarach i typach gwintów, aby spełnić różne wymagania metryczne i calowe rur.Nasze złączki kompozytowe wtykowe mogą pomieścić zarówno rurki o wymiarach metrycznych, jak i calowe, które są wykonane z poliuretanu, polietylenu i nylonu.Złączki wtykowe kompozytowe są idealne do ogólnych zastosowań pneumatycznych w przemyśle.

Mocowanie wciskane Brando
1. Opcjonalne kształty rękawa uwalniającego: Brando jako producent może dostarczyć tuleję owalną i okrągłą
2. Wiele kolorów rękawa uwalniającego: niebieski, czarny, pomarańczowy, czerwony, pomarańczowy, szary
3. Uwzględnij rodzaje połączeń gwintowanych: R (PT, BSPT), G (BSPP), NPT, UNF, UNC, metryczny
4. Uwzględnij metryczny rozmiar rurki OD: 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm
5. Uwzględnij rurki o średnicy zewnętrznej OD: 1/8 ", 5/32", 3/16 ", 1/4", 5/16 ", 3/8", 1/2 ", 5/8"

Wymiary i kod zamówienia złączek do węży pneumatycznych:

Prosty męski łącznik:

Obrazek	Wymiar	Nr części	R	re	L1	L	S	Hex wewnętrzny
		PC4	M5X0,8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1 / 8 "	4	8	21	12	3
			R1 / 4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			R1 / 2 "	4	11	22	21	3
		PC6	M5X0,8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1 / 8 "	6	8	22	12	4
			R1 / 4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			R1 / 2 "	6	11	23	21	4
		PC8	R1 / 8 "	8	8	27	14	4
			R1 / 4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			R1 / 2 "	8	11	23	21	6
		PC10	R1 / 8 "	10	8	29	27	4
			R1 / 4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			R1 / 2 "	10	11	24	21	8
		PC12	R1 / 8 "	12	8	31	19	4
			R1 / 2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			R1 / 2 "	12	11	31	21	10

Łącznik męski na łokieć:

Obrazek	Wymiar	Nr części	R	re	D1	L1	L	L '	S
		PL4	M5X0,8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PL6	M5X0,8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PL8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PL10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PL12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

Złącze męskie rozgałęzienia:

Obrazek	Wymiar	Nr części	R	re	D1	L1	L	L '	S
		PT4	M5X0,8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PT6	M5X0,8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PT8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PT10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PT12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

Lista wszystkich plastikowych złączek do węży pneumatycznych:

Wybór odpowiednich łączników do układu pneumatycznego:

Złączki pomagają kontrolować siłę i kierunek przepływu sprężonego gazu lub powietrza stosowanego w układach pneumatycznych.Jedną z pierwszych kwestii przy wyborze złącza jest rodzaj naczynia, do którego będziesz podłączać, taki jak elastyczność węża lub rurki, a także średnica wewnętrzna (ID) i średnica zewnętrzna (OD) naczynia, aby zapewnić odpowiednie uszczelnienie i bezpieczne połączenie.Ważny jest również dobór materiału łącznika pneumatycznego, w tym kompatybilność z gazem lub odporność na ciepło lub korozję.

Inne kwestie dotyczące wyboru odpowiedniego złącza układu pneumatycznego obejmują:
1. Typ połączenia i funkcja, jaką pełni
2. Ciśnienie robocze układu pneumatycznego
3. Zakres temperatur pracy
4. Wymagania PSI dla twojej aplikacji
5. Ilość drgań wytwarzanych przez układ pneumatyczny
6. Rodzaj gwintu złączki przyjmującej

Skoncentruj się na swoich wymaganiach, zaoferuj najlepsze rozwiązanie:
