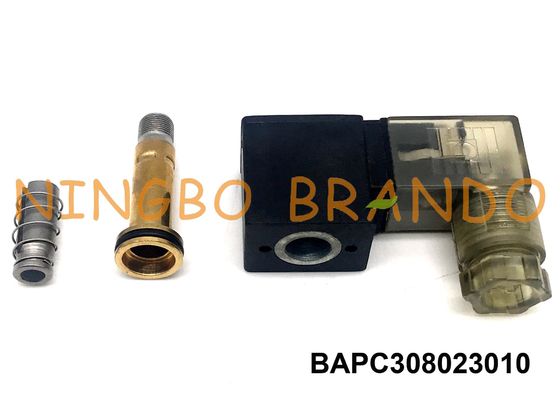

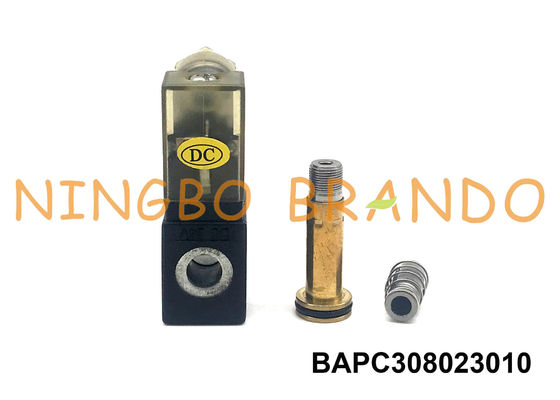

08F02711A3CNN EVI 7/8 Montaż twornika Amisco Typ S8 3/2 Way Solenoid Operator

08F02711A3CNN EVI 7/8 Montaż twornika Amisco Typ S8 3/2 Way Solenoid Operator

Zespół twornika lub układu kotwiczącego elektromagnesu S8 i S9 jest płytą zaworową modułowego układu zaworów elektromagnetycznych. Wewnętrzny marmur ze stali nierdzewnej przesuwa się w górę i w dół, uszczelniając górne i dolne gniazda zaworu. Zapewniamy szkielety w różnych rozmiarach w zależności od wymagań ruchu aplikacji. Średnice rur o średnicy zewnętrznej wynoszą od 7,4 mm do 18,2 mm, a natężenia przepływu wahają się od 12 l / min do 165 l / min. Rozmiary otworów w siedziskach wynoszą od 0,6 mm do 4,0 mm lub więcej dla specjalnych zastosowań. Wybierz odpowiednie materiały do ​​zastosowania, ponieważ oferujemy rury mosiężne i ze stali nierdzewnej.

Istnieją cztery wspólne funkcje aerodynamiczne, w tym:

1) 2/2 normalnie zamknięty (NC),

2) 3/2 normalnie zamknięty (NC),

3) 2/2 normalnie otwarty (NO),

4) 3/2 normalnie otwarty (NO).

Parametr techniczny operatora elektromagnetycznego kołnierza Amisco Typ S8 3/2 Way :

Główny wymiar i zastosowanie zestawu szkieletowego kołnierza Amisco Type S8 3/2 Way:

Szczegółowe powiększenie operatora elektromagnetycznego kołnierza Amisco Type S8 3/2 Way:

Schemat dekonstrukcji zespołu szkieletu kołnierza Amisco Type S8 3/2 Way:

Produkcja tłoka operatora elektromagnetycznego kołnierza Amisco Typ S8 3/2 Way:

Więcej szczegółów na temat zespołu szkieletu elektromagnesu operatora Amisco / Nass typu 3/2 Way NC z kołnierzem w poniższym wideo na Youtube:

Dwudrożny pięciokierunkowy pneumatyczny zawór elektromagnetyczny z cewką i armaturą typu AMISCO:

Jest nieuniknione, że podczas użytkowania elektrozaworu nie dojdzie do awarii. Zasada działania elektrozaworu oraz etapy kontroli, oceny, naprawy i konserwacji są następujące:

1. Skład i zasada działania:

Skład: składa się z części elektrycznej i siłownika pneumatycznego;

Zasada działania jest następująca:

1) Gdy część elektryczna jest pod napięciem, cewka elektromagnetyczna wytwarza siłę elektromagnetyczną w celu uniesienia elementu zamykającego z otworu powietrza uszczelniającego, sprężone powietrze wchodzi do zaworu pilotowego i zawór pilotowy działa; gdy zasilanie jest wyłączone, siła elektromagnetyczna znika, a działanie zaworu jest odwrócone;

2) Pneumatyczny siłownik pneumatyczny wykonuje ruch tłoka zaworu pilotowego i drugiego końca głównego tłoczyska, aby zakończyć przełączanie dwukierunkowego pięciokierunkowego. Warunki pracy są pokazane na poniższym rysunku:

Stan początkowy, 1, 2 spożycie; 4, 5 wydechowy; gdy cewka jest pod napięciem, żelazny rdzeń statyczny wytwarza siłę elektromagnetyczną, aby zadziałać zawór pilotowy, a sprężone powietrze wchodzi do tłoka pilotującego zaworu przez kanał powietrzny, aby uruchomić tłok, w środku tłoka, uszczelnienie Okrągły otwór otwiera się kanał, 1, 4 wlot, 2, 3 wydech; gdy zasilanie jest wyłączone, zawór pilotowy jest resetowany pod działaniem sprężyny i powraca do pierwotnego stanu.

Witamy na wszelkie pytania i zapytania!
