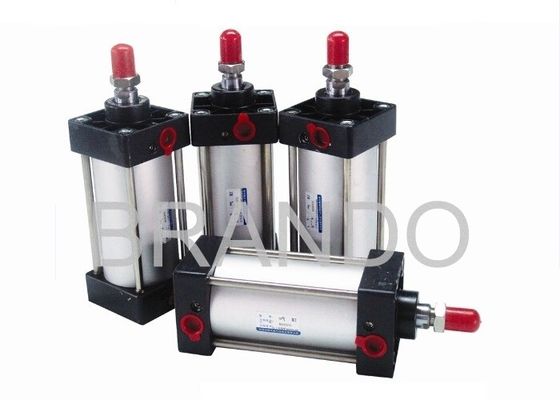

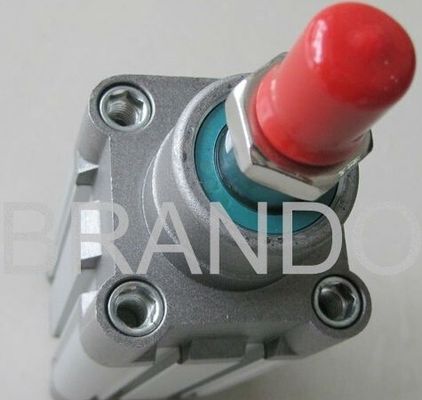

Festo DNC Dual Action Cylinder pneumatyczny Air Pressure Low start z placu Tube

Szczegóły Produktu:

Miejsce pochodzenia:	Ningbo, Chiny
Nazwa handlowa:	BRANDO or OEM
Orzecznictwo:	CE, ISO
Numer modelu:	DNC

Zapłata:

Minimalne zamówienie:	1SZT
Cena:	negotiation
Szczegóły pakowania:	Bubble BGA, karton, paleta
Czas dostawy:	7 dni roboczych po dokonaniu płatności
Zasady płatności:	L/c, T/T, Western Union
Możliwość Supply:	10000PCS miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa części:	Seria DNC pneumatyczny cylinder powietrzny	materiał:	SUS304, aluminium, stal węglowa
standardowe:	ISO6431, VDMA24562	Działając Rodzaj:	obustronnego dzialania
Średnica otworu:	32, 40, 50, 63, 80, 100, 125	Zasilania:	Pneumatyczny
High Light:	double cylinder powietrzny działania , małe butle powietrzne

Festo DNC Dual Action Cylinder pneumatyczny Air Pressure Low start z placu Tube

Uwaga: punkty
1, w celu usunięcia rdzy żelaza, woda w rurze należy zamocować filtr w pobliżu zaworu sterującego kierunek, jak to możliwe
2, należy użyć rurę, która zawiera materiał wydajność odporność na korozję, jak niklowany rury, rurki nylonu i gumową rurkę etc
3, w odniesieniu do rury między cylindrem i zaworem kierunek, pls potwierdzić, czy przekrój ma ważny punkt, który zostanie wskazany przez podaną prędkość tłoka
4, w celu usunięcia rdzy żelaza, rozmaz metalu itp, proszę potwierdzić rurkę za pomocą sprężonego powietrza, zanim go naprawić
5, Podłączając ze składników, należy unikać taśmę uszczelniającą, środka wystaje etc
6, należy zabezpieczyć ładunek, który dodaje się na tłoczysku działając na stan przez cały czas osiowym

Instalacja i korzystanie z siłownikiem pneumatycznym
1, Sprawdź komponentu przed użyciem, aby sprawdzić, czy jakiekolwiek uszkodzenia w transporcie
2 Wybierz siłownika pneumatycznego z siły wyjściowej suffcient jeśli ładowarka jest taka sama
3 Wybierz cylinder pneumatyczny potwierdzające wysoką temperaturę, jeśli jest to wymagane, wziąć anty-mrożone środki w celu uniknięcia wody zamrożone w systemie w zimnym środowisku
4, Clean rozmaitości z rur przed podłączeniem do siłownika pneumatycznego i czynnika roboczego powinien być traktowany przez 25um filteration
5, starają się uniknąć jakiejkolwiek możliwości do pracy z ładowaczem bocznej, to może wydłużać cykl życia pneumatycznym siłownikiem pneumatycznym
6, Chronić siłownik pneumatyczny ze środkami przeciw rdzy czy to w długim czasie wolnym stanie, a pokrycie portów lotniczych z kapturkiem przeciwpyłowym

DNC funkcje siłownika pneumatycznego:
1, ISO6431, standardowe VDMA24562
2, tłok uszczelka jest podwójnie kształt litery Y Pojedyncze uszczelnienie kierunek, z dobrą wydajność dostaw, długiej żywotności i niskim ciśnieniem startowym
3, Kwadratowy kształt rurki aluminiowej
4, Regulowana Cushing zarówno na koniec pokrywa się upewnić cylinder działa bardzo sprawnie, bezpiecznie i przy niskim poziomie hałasu
5, Magnet i wystarczające style mocujące są dostępne

Główne wymiary:

Nudziarz /Znak	ZA	b	do	re	mi	fa	sol	H	ja	jot	K	L	N	O	P	Q	R	S	T	V	W	X	Z
32	142	48	94	30	29	19	27,5	22	17	6	M10X1.25	M6	13,5	PT1 / 8	5,8	6	6,3	46,5	32,5	12	10	3	30
40	159	54	105	35	33	21	32	24	17	7	M12X1.25	M6	17,5	PT1 / 4	6	5,5	9	54	38	16	13	3,5	35
50	175	69	106	40	42	27	31	32	23	8	M16x1.5	M8	14	PT1 / 4	8	5	10,5	64	46,5	20	17	3,5	40
63	190	69	121	45	42	27	33	32	23	8	M16x1.5	M8	17	PT3 / 8	8	6	10,5	75	56,5	20	17	4	45
80	214	86	128	45	53	33	33	40	26	10	M20x1.5	M10	16,5	PT3 / 8	8	8,5	12,5	93	72	25	22	4	45
100	229	91	138	55	55	36	37	40	26	10	M20x1.5	M10	19,5	PT1 / 2	10	7	12	110	89	25	22	4	55
125	279	119	160	60	60	45	46	54	41	13,5	M27x2	M12	23	PT1 / 2	11	12	11	134	110	32	27	4	125

Struktura wewnętrzna

Nie.	Częściowe imię	Materiał
1	Orzech	Stal węglowa / SUS304
2	Tłoczysko	S45C Chrom galwanicznie
3	Tłoczysko Seal	UE
4	Łożysko samosmarne	PTFE + MOSIĄDZ
5	Nakrycie głowy	Aluminium
6	O-ring	NBR
7	Poduszka Seal	NBR
8	Beczka	Aluminium
9	Tłok	Aluminium
10	Y kształt pierścienia	NBR
11	Magnes	RbFeB
12	Wear ring	PA66
13	Pokrywa tylna	Aluminium

specyfikacje

Średnica otworu		32	40	50	63	80	100	120
Działając Rodzaj		dwustronnego działania
Czynnik roboczy		czyste powietrze (25um filteration)
Rodzaj mocowania	SE	FA FB CA CB CR LB TC FTC TF TM
Rodzaj mocowania	SED	FA LB TC FTC TF TM
Rodzaj mocowania	SEJ	FA LB TC FTC TF TM
Zakres ciśnienia robocze (bar)		0.1--1.0MPa (14--145PSI)
Gwarantowana Ciśnienie (bar)		1,5 MPa (215PSI)
Temperatura pracy (℃)		-20 - + 80 ℃
Zakres prędkości (mm / s)		30--800						30--500
Zakres tolerancji skoku		0--250 (+1,0 -0) 251--1000 (+1,4 -0) 1001--1500 (+1,4 -0)
Typ Poduszka		regulowana poduszka
Poduszka skok (mm)		27		30		36		40
Port Rozmiar		PT1 / 8	PT1 / 4		PT3 / 8		PT1 / 2

Uderzenie

Średnica otworu	Standardowe Stroke	Maksymalny skok	Pozwól Stroke
32	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500	1000	1800
40	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800	1200	1800
50	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800 900 1000	1200	1800
63	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800 900 1000	1500	1800
80	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800 900 1000	1500	1800
100	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800 900 1000	1500	1800
125	25 50 75 80 100 125 150 175 200 250 160 300 350 400 450 500 600 700 800 900 1000	1500	1800

Więcej szczegółów na temat DNC pneumatycznym siłownikiem pneumatycznym

Witamy Państwa na każde pytanie o pneumati Cair cylindra, będziemy odpowiedzi na raz
