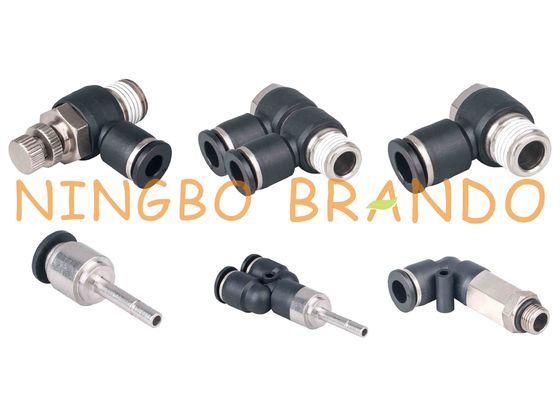

Szybkozłącze pneumatyczne

Szybkozłączki pneumatyczne

Brando dostarcza plastikowe złączki typu push-to-connect do transfert przemysłowych płynów pod niskim ciśnieniem, co jest najbardziej intuicyjnym i wydajnym sposobem łączenia rur ze złączką w celu stworzenia sieci dystrybucji płynów.Dzięki szybkiemu montażowi, wszechstronności i wyjątkowej żywotności, plastikowe złącze wtykowe przyczynia się do poprawy wydajności maszyny i redukcji kosztów.Wszystkie nasze plastikowe złączki wciskane są dostępne w szerokiej gamie konfiguracji i materiałów z tworzyw sztucznych odpowiednich dla szerokiej gamy płynów, między innymi sprężonego powietrza, gazu, wody, płynów spożywczych i napojów lub chemikaliów, które służą w wielu dzisiejszych głównych gałęziach przemysłu rynki.

Cechy produktu:

1. Wysoka wytrzymałość, odporność na ścieranie, odporność na korozję, wysoka gęstość, niełatwe do rozerwania.

2. Produkt jest mocny i trwały oraz ma długą żywotność.

3. Łatwa instalacja i demontaż, dobra skuteczność uszczelnienia.

4. Może być używany do łączenia rur i stosowania różnych elementów pneumatycznych oraz ma szeroki zakres zastosowań.

5. Można łatwo wkładać lub wyciągać tchawicę bez żadnych narzędzi

6. Zacisk rury łączącej powietrze jest wykonany z mocnego tworzywa sztucznego, które nie jest łatwe do odpadnięcia po przyjęciu elementu uszczelniającego, utrzymuj dobre uszczelnienie, niełatwe do wycieku.

7. swobodnie zmieniać kierunek rurociągu po instalacji, łatwo wkładać lub wyciągać tchawicę ręcznie bez narzędzi.

Wymiary i kod zamówienia złączek do węży pneumatycznych:

Rozszerzone męskie złącze łokciowe:

Obrazek	Wymiar	Nr części	R	re	D1	L1	L	L '	S
		PLL4	M5X0,8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0,8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

Złącze męskie Banjo:

Obrazek	Wymiar	Nr części	R	re	D1	L1	L	L '	S
		PH4	M5X0,8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0,8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 ''	12	21	10	33	28	15
			R3 / 8 ''	12	21	12	35	34	19
			R1 / 2 ''	12	21	13	37	37	24

Rhabditiform of Through Fitting:

Obrazek	Wymiar	Nr części	re	D1	L1	L	sol
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista wszystkich plastikowych złączek do węży pneumatycznych:

Wybór odpowiednich łączników do układu pneumatycznego:

Złączki pomagają kontrolować siłę i kierunek przepływu sprężonego gazu lub powietrza stosowanego w układach pneumatycznych.Jedną z pierwszych kwestii przy wyborze złącza jest rodzaj naczynia, do którego będziesz podłączać, taki jak elastyczność węża lub rurki, a także średnica wewnętrzna (ID) i średnica zewnętrzna (OD) naczynia, aby zapewnić odpowiednie uszczelnienie i bezpieczne połączenie.Ważny jest również dobór materiału łącznika pneumatycznego, w tym kompatybilność z gazem lub odporność na ciepło lub korozję.

Inne kwestie dotyczące wyboru odpowiedniego złącza układu pneumatycznego obejmują:
1. Typ połączenia i funkcja, jaką pełni
2. Ciśnienie robocze układu pneumatycznego
3. Zakres temperatur pracy
4. Wymagania PSI dla twojej aplikacji
5. Ilość drgań wytwarzanych przez układ pneumatyczny
6. Rodzaj gwintu złączki przyjmującej

Skoncentruj się na swoich wymaganiach, zaoferuj najlepsze rozwiązanie:
