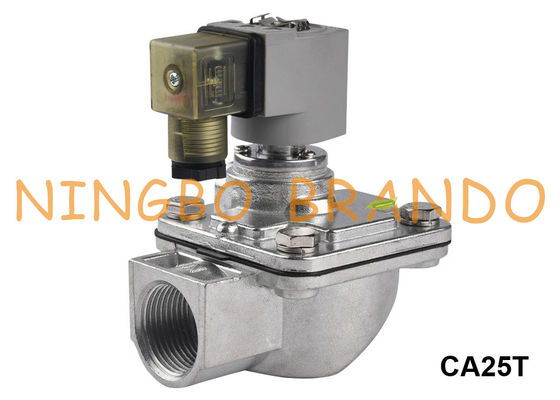

CA25T010-300 CA25T010-305 CA25T010 1-calowy zawór impulsowy typu Goyen

CA25T010-300 CA25T010-305 CA25T010 1 '' Zawór typu Pulse Jet typu Goyen

Opis:

Ta seria zaworów impulsowych obejmuje modele z przyłączami gwintowanymi od 3/4 '' do 3 ''.Zawory te są szczególnie używane do czyszczenia filtrów z odwróconym impulsowym strumieniem filtrów worków filtracyjnych, wkładów, filtrów obwiedniowych, filtrów ceramicznych i filtrów ze spiekanych włókien metalowych.

Posiadają port wlotowy pod kątem 90 ° do portu wylotowego.

Zawory impulsowe różnią się typami ze zintegrowanym zaworem pilotowym lub z zewnętrznym sterowaniem pneumatycznym.

Specjalna konstrukcja zapewnia niezwykle szybkie otwieranie, duży przepływ i łatwy montaż.

Opcjonalnie oferujemy również wersje z zaworami pilotowymi z certyfikatem ATEX.

Przemyślana konstrukcja i szybki czas dostawy części zamiennych, takich jak membrany, sprężyny i cewki, umożliwiają prostą konserwację.

Wymiar zaworu pulsacyjnego CA25T typu Goyen:

Wideo z zaworem pulsacyjnym CA25T typu Goyen:

Dane techniczne zaworów strumieniowych pod kątem prostym:

Więcej zaworów impulsowych typu Goyen do wyboru:

Typ gwintowany Typ zanurzeniowy Typ nakrętki Typ z kołnierzem

Kontroler impulsów zespołu cewki elektromagnesu z serii RCA

Zasady działania:

Elektromagnetyczny zawór impulsowy składa się z pilota elektromagnetycznego, membrany i korpusu zaworu.Ze względu na różnicę ciśnień działającą na obie strony membrany, membrana jest mocno dociskana do wylotu zaworu, aby utrzymać zawór w pozycji „zamkniętej”.

Po zasileniu sygnałem elektrycznym ze sterownika zwora elektromagnetyczna przesunie się, aby otworzyć otwór wylotowy tylnej wnęki.

Sprężone powietrze w tylnej wnęce zostaje uwolnione, a powietrze pod ciśnieniem z przedniej wnęki wypycha membranę, aby otworzyć główny wylot zaworu, a następnie elektromagnetyczny zawór impulsowy otwiera się i zaczyna dmuchać.

Gdy sygnał zanika, a sprężyna działa natychmiast, aby wysłać pilota z powrotem do pierwotnego położenia i zamknąć otwór spustowy.Membrana zamknie przejście pod wpływem ciśnienia we wnęce przedniej i sprężyny.Zawór pulsacyjny przestaje dmuchać.

Otwór w membranie tłumi przepływ powietrza, gdy zwora podnosi się, aby zwolnić ciśnienie.Kiedy otwór wylotowy zostanie zamknięty, gaz pod ciśnieniem wypełni przednią wnękę, zamykając przejście przez membranę.Zawór pulsacyjny przestaje dmuchać.
