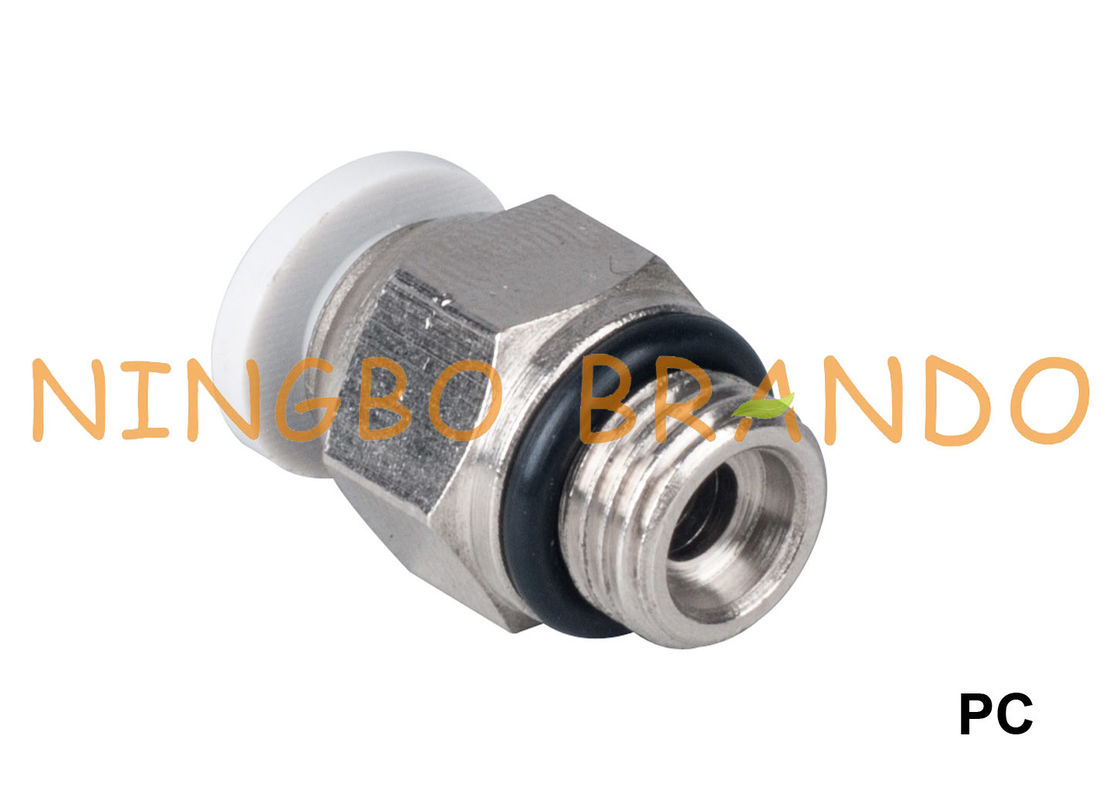

Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 ''

Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 ''

  • Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 ''
Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 ''
Szczegóły Produktu:
Miejsce pochodzenia: Ningbo, Chiny
Nazwa handlowa: BRANDO
Orzecznictwo: CE, ISO
Numer modelu: PC-G
Zapłata:
Minimalne zamówienie: 5 szt
Cena: Negotiation
Szczegóły pakowania: Torba z PVC, następnie pudełko wewnętrzne, następnie karton, a następnie paleta
Czas dostawy: 1 tydzień po dokonaniu płatności
Zasady płatności: L / C, T / T, Western Union, Paypal, MoneyGram
Możliwość Supply: 10000000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Pneumatyczne końcówki do węży Rodzaj: Mężczyzna prosto
Średnica rury (cale): 1/8 ", 1/4", 3/8 ", 1/2" Średnica rury (Mertric): 4 mm, 6 mm, 8 mm, 10 mm, 12 mm
kolor: Niebieski, czarny, szary Materiał: Plastik, mosiądz, aluminium
Zakres ciśnienia roboczego: 0 do 0,8 MPa Temperatura pracy: 0 do + 60 ℃
High Light:

Wtykowe złączki do węży pneumatycznych

,

złączki do węży pneumatycznych męskich prostych

,

złączki do węży pneumatycznych 1/4 ''

Złączki do węży pneumatycznych męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 ''



Złączki wtykowe przeznaczone są do podłączenia węża pneumatycznego (o kalibrowanej średnicy zewnętrznej).Połączenie uzyskuje się poprzez wciśnięcie węża w złączkę.Aby rozłączyć, należy docisnąć zwalniającą tuleję zaciskową.Najbardziej odpowiednim materiałem na wąż do złączek wtykowych jest poliamid.Szybkie i łatwe w użyciu złączki wtykowe mogą być ponownie użyte tysiące razy bez jakiegokolwiek wpływu na uszczelnienie pneumatyczne i mechaniczne.Dostępne w różnych konfiguracjach i gwarantujące praktycznie nieograniczone, bardzo elastyczne użytkowanie.Sprężyna zaciskowa o specjalnym kształcie chwyta rurę, nie rysując jej ani nie odkształcając, co ułatwia zwolnienie.



BRANDO's Końcówki do węży pneumatycznych Funkcje:



1. Opcjonalne kształty rękawa uwalniającego: Jako producent BRANDO może dostarczyć owalne i okrągłe rękawy uwalniające.

2. Wiele kolorów rękawa uwalniającego: Niebieski, czarny, pomarańczowy, czerwony, szary

3. Uwzględnij rodzaje połączeń gwintowanych: R (PT, BSPT), G (BSPP), NPT, UNF, UNC, metryczne.

4. Dostosuj rurę o rozmiarze metrycznym OD: 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm.

5. Dostosuj rurkę o rozmiarze calowym OD: 1/8 ", 5/32", 3/16 ", 1/4", 5/16 ", 3/8", 1/2 ", 5/8".



Dane techniczne złączek do węży pneumatycznych:

Materiał
Plastik / mosiądz
Połączenie gwintowane
BSP
BSPP
Gwint metryczny
NPT
Ciśnienie robocze
0 do 0,8 MPa
Rura łącząca
ROCZNIE
PU
Średnica przyłącza rury
3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm (średnica zewnętrzna)
Średni
Skompresowane powietrze
Temperatura pracy
~ 60 ℃



Specyfikacje męskich prostych pneumatycznych złączek węży PC-G:

                                       Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 '' 0

Model nr
M
φD
L1
L
S
PC4-G
M5x0,8
4
4
22
12
M6X1
4
22
12
G1 / 8 ''
5
21
12
G1 / 4 ''
6
19
12
G3 / 8 ''
7
21
14
G1 / 2 ''
9
23
17
PC6-G
G1 / 8 ''
6
5
20
13
G1 / 4 ''
6
21
13
G3 / 8 ''
7
21
14
G1 / 2 ''
9
23
17
PC8-G
G1 / 8 ''
8
5
26
15
G1 / 4 ''
6
24
16
G3 / 8 ''
7
22
14
G1 / 2 ''
9
24
17
PC10-G
G1 / 8 ''
10
5
28
17
G1 / 4 ''
6
29
17
G3 / 8 ''
7
26
17
G1 / 2 ''
9
24
17
PC12-G
G1 / 8 ''
12
5
30
19
G1 / 4 ''
6
31
19
G3 / 8 ''
7
31
19
G1 / 2 ''
9
29
21


Lista wszystkich złączek do węży pneumatycznych typu Push to Connect:

Złączki pneumatyczne męskie proste wtykowe PC 1/8 '' 1/4 '' 3/8 '' 1/2 '' 1



Wybór odpowiednich łączników do układu pneumatycznego:



Złączki pomagają kontrolować siłę i kierunek przepływu sprężonego gazu lub powietrza stosowanego w układach pneumatycznych.Jedną z pierwszych kwestii przy wyborze złącza jest rodzaj naczynia, do którego będziesz podłączać, taki jak elastyczność węża lub rurki, a także średnica wewnętrzna (ID) i średnica zewnętrzna (OD) naczynia, aby zapewnić odpowiednie uszczelnienie i bezpieczne połączenie.Ważny jest również dobór materiału łącznika pneumatycznego, w tym kompatybilność z gazem lub odporność na ciepło lub korozję.

Inne kwestie dotyczące wyboru odpowiedniego złącza układu pneumatycznego obejmują:
1. Typ połączenia i funkcja, jaką pełni
2. Ciśnienie robocze układu pneumatycznego
3. Zakres temperatur pracy
4. Wymagania PSI dla twojej aplikacji
5. Ilość drgań wytwarzanych przez układ pneumatyczny
6. Rodzaj gwintu złączki przyjmującej



Skoncentruj się na swoich wymaganiach, zaoferuj najlepsze rozwiązanie:


√ Skontaktuj się z nami, jeśli masz wątpliwości

√ Skontaktuj się z nami, jeśli chcesz coś zmienić
√ Skontaktuj się z nami, jeśli nie ten, którego szukasz

√ Skontaktuj się z nami, jeśli zajmujesz się projektowaniem


Witamy na każde pytanie i zapytanie!
