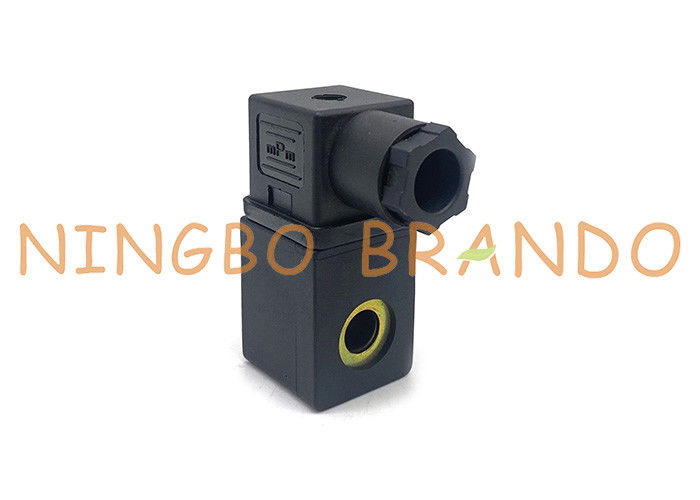

Cewka wymienna zaworu pulsacyjnego kolektora pyłu typu BH10 Turbo

Cewka wymienna zaworu pulsacyjnego kolektora pyłu typu BH10 Turbo

W procesie wytwarzania cewki elektrozaworu impulsowego pneumatycznego nie jest to tak proste, jak zwykle owijamy cewkę elektrozaworu.W rzeczywistym procesie nawijania cewki elektrozaworu konieczne jest wykonanie ukierunkowanego uzwojenia w zależności od różnych potrzeb.Oto kilka środków ostrożności dotyczących wykończenia uzwojenia cewki elektromagnetycznej:

1. Użyj odpowiedniego przewodu.Cienki drut zwiększy rezystancję cewki elektromagnesu i spowoduje pogorszenie jakości cewki elektromagnesu, czyli obniżenie wartości Q.Jednocześnie jego obciążalność prądowa i wytrzymałość mechaniczna są niewielkie, a drut można łatwo przedmuchać lub złamać.Dlatego też, pod warunkiem zapewnienia obciążalności prądowej i wytrzymałości mechanicznej cewki elektromagnesu, do nawijania dobiera się odpowiedni drut.

2. W przypadku cewek elektromagnesów o różnych częstotliwościach roboczych należy stosować rdzenie magnetyczne z różnych materiałów.Na przykład, w cewce elektromagnetycznej pracującej w sekcji audio, jako materiał rdzenia zwykle stosowana jest blacha ze stali krzemowej lub permalloy;w sekcji rozgłoszeniowej fali środkowej zwykle stosowany jest rdzeń ferrytowy, który jest nawijany przez wiele izolowanych drutów.

Parametr techniczny cewek elektromagnetycznych zaworów impulsowych typu BH10 Turbo:

Główny wymiar cewek elektromagnetycznych zaworu impulsowego BH10 DIN43650A typu turbo:

Zastosowana elektryczna cewka magnetycznaZawór elektromagnetyczny typu Pulse Jet typu TURBO:

Wyświetlacz produkcyjny cewek elektromagnetycznych latających TURBO typu BH10:

Cewka elektromagnetyczna z zespołem twornika:

(1) Zależność między ssaniem a udarem

Zależność między przyciąganiem elektromagnetycznym a skokiem (tj. Szczeliną powietrzną) nazywa się charakterystyką ssania.Suma siły sprężyny i siły grawitacji nazywana jest charakterystyką siły reakcji.Oczekuje się, że przy każdym skoku siła ssąca elektromagnesu jest nieco większa niż siła reakcji, co zapewnia, że ​​poruszający się żelazny rdzeń jest zasysany, a prędkość ruchu jest zbyt duża, aby spowodować uderzenie i odbicie.Zapobiega to spawaniu i przypalaniu styków, co poprawia żywotność.

Siła ssąca magnesu prądu stałego jest odwrotnie proporcjonalna do kwadratu skoku.Gdy skok jest duży, siła ssania jest mała, to znaczy moc jest mała.

Charakterystyka ssania elektromagnesu prądu przemiennego jest stosunkowo płaska, co oznacza, że ​​przy dużym skoku występuje duża siła ssania.

(2) Prąd rozruchowy i prąd trzymania

Gdy napięcie elektromagnesu prądu przemiennego jest stałe, wielkość prądu wzbudzenia jest związana z rezystancją cewki, ale wpływa na nią głównie skok.Udar jest duży, opór magnetyczny duży, a prąd wzbudzający jest również duży.Prąd przy maksymalnym skoku nazywany jest prądem rozruchowym, a prąd w momencie ssania nazywany jest prądem trzymania, zwanym również prądem wzbudzającym.W dużych elektromagnesach prąd rozruchowy może osiągnąć ponad 10-krotność prądu trzymania.Prąd rozruchowy małego elektromagnesu może również osiągnąć 2 do 4 razy większy prąd trzymania.Jeśli ruchomy rdzeń żelazny utknie, a prąd rozruchowy nadal płynie, cewka bardzo się nagrzewa, a nawet ulega spaleniu.Elektromagnetyczne zawory pilotowe o małych skokach nie są łatwe do spalenia.Elektromagnesy prądu przemiennego nie powinny być często włączane i wyłączane.Żywotność nie jest tak długa, jak elektromagnes prądu stałego.

Gdy napięcie jest stałe, prąd cewki elektromagnesu prądu stałego zależy tylko od rezystancji cewki, niezależnie od wielkości skoku.Kiedy poruszające się żelazko utknie, nie spali cewki.Elektromagnes prądu stałego można często włączać i wyłączać, a praca jest bezpieczna i niezawodna.Jeśli jednak napięcie jest zbyt wysokie, a prąd zbyt wysoki, cewka nadal będzie spalona.
