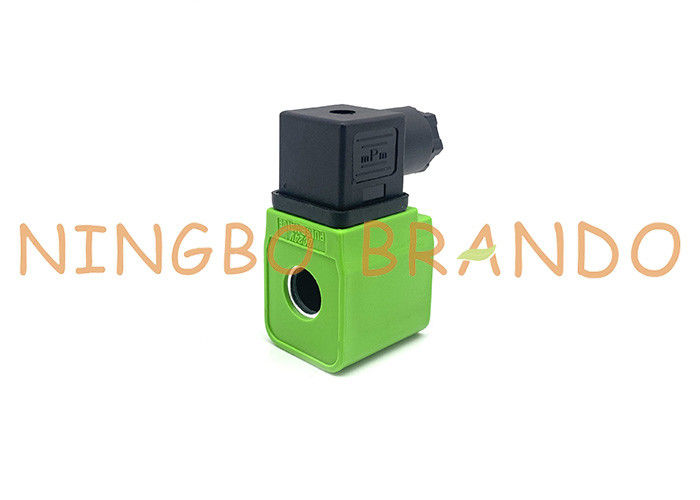

SBFEC typ DMF 13,5 mm cewka zaworu odpylacza impulsowego

SBFEC typ DMF 13,5 mm cewka zaworu odpylacza impulsowego

Sposób podłączenia cewki elektromagnesu można podzielić na typ wyprowadzenia i typ wtyku.

Po pierwsze, sposób podłączenia cewki elektromagnesu:

1. Rodzaj przewodu: Metodę podłączenia przewodu cewki elektromagnetycznej można podzielić na przewody elektryczne, kable dwużyłowe i kable trójżyłowe.

2. Typ pinów: typ pin można podzielić na trzy wtyczki (DIN43650A, DIN43650B, DIN43650C lub niestandardowe), dwie wtyczki lub wykonane na zamówienie.

Po drugie, poziom izolacji cewki elektromagnesu:

1. Klasa materiału izolacyjnego: 130 (B) Wzrost temperatury ≤ 85 ° C

2. Klasa materiału izolacyjnego: wzrost temperatury o 155 (F) ≤ 115 ° C

3. Klasa materiału izolacyjnego: wzrost temperatury o 180 (H) ≤ 140 ° C

4. Klasa materiału izolacyjnego: wzrost temperatury o 200 (N) ≤ 160 ° C

Parametry techniczne cewek elektrozaworów impulsowych:

Główny wymiar cewek części zamiennych zaworu impulsowego o średnicy 13 mm:

Stare i nowe cewki elektromagnetyczne pulsacyjne dwóch typów miedzianych i plastikowych do wyboru:

Maszyna do nawijania cewek cewek zaworów impulsowych DC24V / 220VAC:

Jak poprawić wartość Q nawiniętej cewki elektromagnesu?

Współczynnik jakości Q to parametr wagowy, który odzwierciedla jakość cewki.Zwiększenie wartości Q cewki jest jednym z ważnych punktów, na które należy zwrócić uwagę przy nawijaniu cewki elektromagnetycznej.Jak więc poprawić wartość Q cewki elektromagnetycznej?Poniżej przedstawię szczegółowo.

Zgodnie z częstotliwością roboczą wybiera się drut cewki.Cewki indukcyjne o krótkiej pracy i niskiej częstotliwości są zwykle wypalane za pomocą izolowanych drutów, takich jak przewody emaliowane.Częstotliwość robocza jest wyższa niż dziesiątki tysięcy Hz, aw obwodzie poniżej 2 MHz wielożyłowy izolowany drut jest używany do nawijania cewki elektromagnetycznej, która może skutecznie zwiększyć powierzchnię przewodnika, dzięki czemu Q wartość jest wyższa niż cewka nawinięta jednym przewodem o tej samej powierzchni przekroju.Około 30%.

Użyj wysokiej jakości szpuli cewki, aby zmniejszyć straty nośnika.W zastosowaniach o wysokiej częstotliwości, takich jak pasma krótkofalowe, ze względu na wspólną cewkę cewki, straty dielektryczne są wysokie.Dlatego jako szkielet należy stosować materiały dielektryczne o wysokiej częstotliwości, takie jak ceramika wysokiej częstotliwości, politetrafluoroetylen, polistyren itp., A nawijanie odbywa się metodą nawijania.

Wybierz rozsądny rozmiar cewki, aby zmniejszyć uszkodzenia.Gdy grubość uzwojenia t, długość uzwojenia L i średnica zewnętrzna D spełniają 3t + 2L = D, strata jest również najmniejsza.Cewka z ekranem jest optymalna, gdy L / D = 0,8-1,2.

Wybierz średnicę rozsądnej tarczy.Używanie osłony może zwiększyć uszkodzenie solenoidu i zmniejszyć wartość Q.Dlatego rozmiar tarczy nie powinien być zbyt mały.Jeśli obszar osłony jest zbyt duży, głośność wzrośnie.
