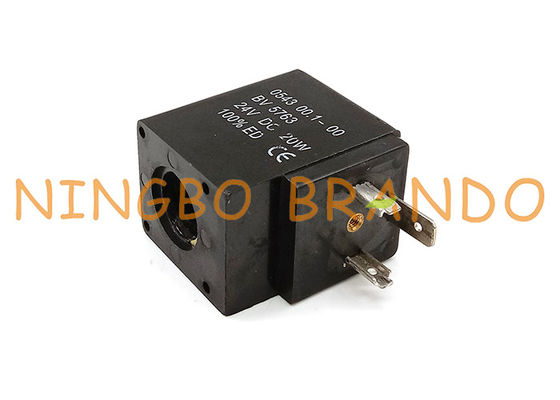

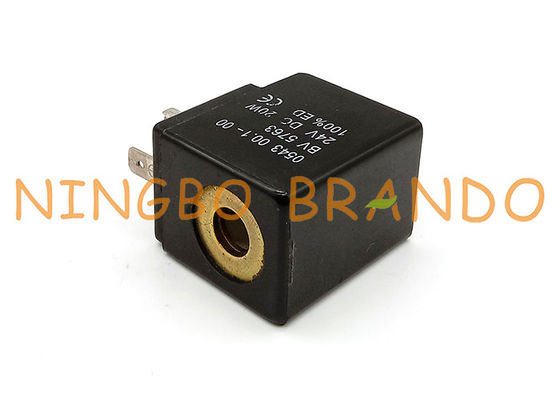

0543 System typu Nass 13 Cewka magnesu z drutu miedzianego 30 mm

0543 System typu Nass 13 Cewka magnesu z drutu miedzianego 30 mm

Cewka elektromagnetyczna 5043/5045 jest ważną częścią elektronicznego zaworu spustowego, a automatyczne synchronizowanie efektu drenażu uzyskuje się poprzez sterowanie cewką elektromagnetyczną i zegarem sterującym.Elektroniczny zawór spustowy jest dopasowany do zaworu elektromagnetycznego przez elektroniczny przekaźnik półprzewodnikowy obwodu analogowego, aby zrealizować automatyczne odprowadzanie skroplonej wody z układu sprężonego powietrza.Elektroniczne zawory spustowe są szeroko stosowane w elementach systemów sprężonego powietrza, takich jak filtry, separatory, osuszacze, zbiorniki gazu i stopki kroplowe.Czas i interwał rozładowania można dostosować do różnych potrzeb.Zainstaluj elektroniczny zawór spustowy.Zwróć uwagę, że kierunek strzałki na korpusie zaworu powinien być taki sam, jak kierunek przepływu kondensatu.Elektroniczny zawór spustowy można zamontować w dowolnej pozycji.Na wylocie zaworu należy umieścić pojemnik do zbierania kondensatu.Można to również osiągnąć, umieszczając rurkę, ale należy uważać, aby nie używać węża, który nie stawia oporu przy otwieraniu zaworu.

Co to jest solenoid?
Solenoid to ogólny termin określający cewkę z drutu używaną jako elektromagnes.Odnosi się również do dowolnego urządzenia, które przekształca energię elektryczną w energię mechaniczną za pomocą solenoidu.Urządzenie wytwarza pole magnetyczne z prądu elektrycznego i wykorzystuje pole magnetyczne do tworzenia ruchu liniowego.Typowe zastosowania solenoidów to zasilanie przełącznika, takiego jak rozrusznik w samochodzie, lub zaworu, na przykład w systemie spryskiwaczy.

Jak działa solenoid
Solenoid to cewka z drutu w kształcie korkociągu owinięta wokół tłoka, często wykonana z żelaza.Jak we wszystkich elektromagnesach, pole magnetyczne jest wytwarzane, gdy prąd elektryczny przepływa przez drut.Elektromagnesy mają tę przewagę nad magnesami trwałymi, że mogą być włączane i wyłączane przez podanie lub usunięcie prądu elektrycznego, co czyni je użytecznymi jako przełączniki i zawory oraz pozwala na ich całkowitą automatyzację.

Podobnie jak wszystkie magnesy, pole magnetyczne aktywowanego solenoidu ma bieguny dodatnie i ujemne, które przyciągają lub odpychają materiał wrażliwy na magnesy.W solenoidzie pole elektromagnetyczne powoduje, że tłok porusza się do tyłu lub do przodu, i w ten sposób ruch jest wytwarzany przez cewkę solenoidu.

Parametry techniczne cewek elektrozaworów elektronicznego zaworu spustowego:

Główne wymiary cewek elektrozaworów 5043/5045 do elektronicznego zaworu spustowego wody:

Powiększenie szczegółu o 14 mm Otwór wewnętrzny 42 Wysokie cewki elektrozaworów:

Podłączenie czarnych cewek elektromagnetycznych AC220V / DC24V w elektronicznym zaworze spustowym:

Podczas korzystania z elektronicznego zaworu spustowego należy zwrócić uwagę na następujące punkty:

1. Przed zainstalowaniem zaworu spustowego zaleca się usunięcie szlamu, złomu miedzi, rdzy itp. Z układu sprężonego powietrza.Przed zainstalowaniem zaworu spustowego zaleca się opróżnianie systemu przez 3-5 minut pod pełnym ciśnieniem.

2. Kierunek odpływu jest taki sam, jak kierunek strzałki na korpusie zaworu.

3. Napięcie zasilania powinno być zgodne z napięciem zaworu spustowego (napięcie zaworu spustowego jest zaznaczone na cewce).Nie podłączaj niewłaściwego źródła zasilania.

4. Membranowy przełącznik testowy na zegarze to ręczny przycisk testowy.Za każdym naciśnięciem przycisku zawór spustowy jest jednokrotnie opróżniany.Ten przycisk służy do sprawdzania stanu drenażu w dowolnym momencie codziennej pracy.

5. Dwa pokrętła timera służą do regulacji rozładowania i czasu interwału.Użytkownik powinien dostosować czas do klimatu i warunków pracy.

6. Oprócz funkcji łączenia, małe śruby na skrzynce połączeniowej zaworu spustowego pełnią funkcję dociskania uszczelki, aby zapobiec przedostawaniu się wody do timera i cewki, dlatego należy je dokręcić.W przeciwnym razie uszczelka nie będzie wodoodporna, co spowoduje cewkę.I spalanie timera.Nakrętka zabezpieczająca terminala jest również wodoodporna, więc pamiętaj o jej dokręceniu.

7. Gdy używany jest elektroniczny zawór spustowy, zawór elektromagnetyczny może nie być szczelnie zamknięty, co zawsze przecieka.Zwykle usterka nie jest spowodowana jakością samego zaworu spustowego.Powodem jest to, że kondensat jest zbyt brudny, a znajdujące się w nim drobne cząstki stałe wchodzą do grzyba zaworu i chwytają go.
