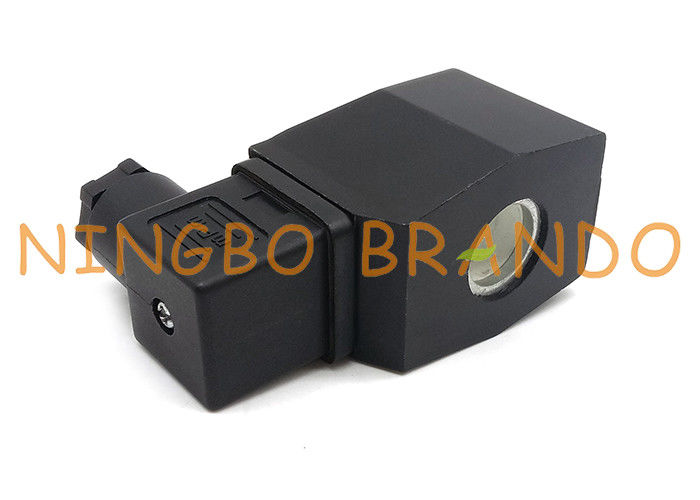

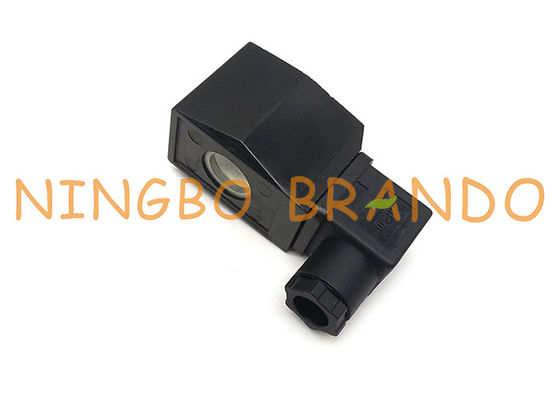

AB410 16mm Średnica wewnętrzna wysokość 40mm Cewka zaworu elektromagnetycznego typu CKD

AB410 16mm Średnica wewnętrzna wysokość 40mm Cewka zaworu elektromagnetycznego typu CKD

Cewka elektrozaworu jest stosowana w elektrozaworach serii CKD AB41-02 / AB41-03.Rdzeń zaworu elektromagnetycznego jest częścią uszczelniającą i uszczelniającą cewkę elektromagnetyczną, znaną również jako cewka zaworu elektromagnetycznego.Oznacza to, że uszkodzone i uszczelnione cewki elektryczne są uszczelnione materiałem izolacyjnym, pozostawiając tylko zaciski, izolację, wodoodporność, zapobieganie zamieszkom, ognioodporne, antykorozyjne itp.

funkcje
Potężna siła magnesu
Praca ciągła ED100%
Obsługa do 180℃ z przewodem klasy H, zgodnie z IEC317-8
Stopień ochrony IP 65, IP67 lub inne na zamówienie
Wiele rodzajów napięcia i mocy do wyboru, AC lub DC
Dostępne jest niestandardowe rozwiązanie

Parametr technicznyCewki zaworów elektromagnetycznych serii CKD AB41-02 / AB41-03:

Główny wymiar cewek CKD typu AB41-02 / AB41-03:

Powiększenie szczegółowe cewki elektromagnetycznej typu AB41-02 / AB41-03 CKD:

Stosowany w zaworze elektromagnetycznym wody serii CKD AB41-02 / AB41-03:

Więcej szczegółów na temat Cewki elektromagnetyczne typu CKD AB41-02 / AB41-03w poniższym filmie z YouTube:

Wzrost temperatury zespołu elektrozaworu i wymagania dotyczące maksymalnej temperatury:

Zgodnie z klasą odporności cieplnej określoną przez GB/T 11021 maksymalna temperatura uzyskana przez wzrost temperatury zespołu cewki elektromagnetycznej i wzrost temperatury otoczenia nie powinna przekraczać poniższej tabeli:

Metoda badania wytrzymałości napięciowej częstotliwości zasilania cewki elektromagnetycznej:

Podać napięcie testowe podane w poniższej tabeli między zaciskiem zasilania a zaciskiem uziemienia.Prąd upływu jest ustawiony na 1mA, test typu 1min, test fabryczny 1s.Zwiększ określoną wartość o 10%) bez awarii, wyładowania lub przeskoku.

Rezystancja cewki elektromagnetycznej jest mierzona za pomocą testera rezystancji prądu stałego lub pliku rezystancji multimetru. Gdy temperatura otoczenia nie wynosi 20 ℃, rezystancję standardową oblicza się w następujący sposób:

R2 = (T2 + 234,5)/(234,5 + 20) * R1

T2 - temperatura otoczenia w stopniach Celsjusza

R1 - rezystancja standardowa, czyli rezystancja przy 20℃

R2 - rezystancja wzorcowa w aktualnej temperaturze wyrażona w omach (Ω).

Witamy na wszelkie pytania i zapytania!
