Powietrze (do filtrowania przez element filtrujący 40μm)
Wielkość portu:
In=Out=1/4'', Wydech=1/8''
Typ zaworu:
5-drożna 3 pozycja
Zakres ciśnienia:
0 do 1,0 MPa
Maksymalna odporność na ciśnienie:
1,5 MPa
Materiał korpusu:
stop aluminium
Operacyjny:
Sterowanie ręczne typu bezpośredniego działania
Podkreślić:
Ręczny zawór dźwigni Airtac
,
ręczny zawór dźwigni 4H230C-08
,
ręczny zawór sterowania powietrzem 5/3 sposób

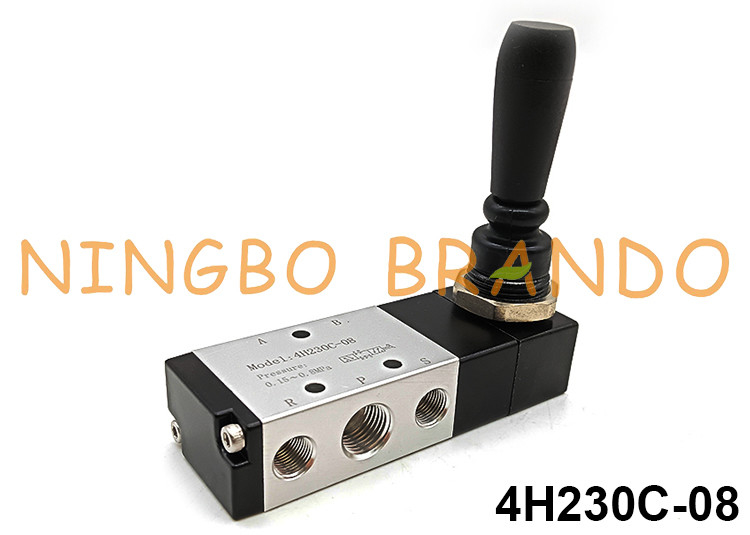

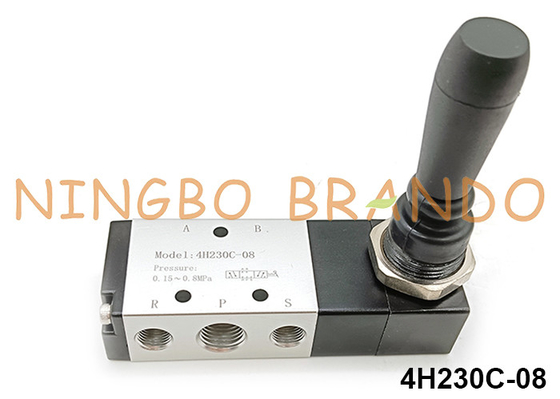

4H230C-08 Ręczny zawór dźwigniowy typu Airtac Ręczne pneumatyczne sterowanie powietrzem 5/3 sposób
4H230C-08 to ręczny pneumatyczny zawór kierunkowy działający w czterech kierunkach i z pięcioma portami (P = Ciśnienie, A = Wylot 1, B = Wylot 2, EA = Wylot dla portu A, EB = Wylot dla portu B).Czterodrożne, trójpołożeniowe, zamknięte zawory środkowe są zwykle używane do zatrzymywania siłownika dwustronnego działania w częściowym skoku, ze wszystkimi portami zamkniętymi w położeniu środkowym.
Cechy produktu: 1. Obsługa ręczna, płynne uruchamianie oraz dokładna i niezawodna orientacja; 2. Konstrukcja kolumny przesuwnej ma dobrą szczelność i niewielką wagę oraz jest łatwa w montażu i demontażu; 3. Otwór wewnętrzny przyjmuje specjalną technologię przetwarzania, która ma niewielkie tarcie ścierne, długą żywotność; 4. Nie trzeba dodawać oleju do smarowania; 5. Montaż na panelu ułatwia instalację i aplikację.
Dane techniczne ręcznego zaworu dźwigniowego serii 4H:
Model
210-06
230-06
210-08
230-08
310-08
330-08
310-10
330-10
Płyn
Powietrze (do przefiltrowania przez element filtrujący 40μm)
Operacyjny
Sterowanie ręczne typu bezpośredniego działania
Wielkość portu
Wejście=Wy=
Wydech = 1/8''
In=Out=1/4'',
Wydech = 1/8''
Wejście=Wy=
Wydech=1/4''
In=Out=3/8'',
Wydech=1/4''
Rozmiar kryzy (Cv)
4H210-08: 17,0 mm² (Cv=1,0)
4HA230C-08: 13,6 mm² (Cv=0,8)
4H310-08: 28,0 mm² (Cv=1,65)
4HA330C-08: 21,3 mm² (Cv=1,25)
Typ zaworu
5/2 sposób
5/3 sposób
5/2 sposób
5/3 sposób
5/2 sposób
5/3 sposób
5/2 sposób
5/3 sposób
Zakres ciśnienia
0 do 1,0 MPa (0 do 145 psi)
Dowód ciśnienia
1,5 MPa (215 psi)
Temperatura
-20 do +70 ℃
Materiał korpusu
Stop aluminium
Kąt operacyjny
±15°
±8,5°
±15°
±8,5°
±18°
±10°
±18°
±10°
Kod zamówieniowy ręcznego zaworu dźwigniowego serii 4H:
Wymiar ręcznego zaworu dźwigniowego serii 4H:
Struktura wewnętrzna serii 4HZawór dźwigni ręcznej:
