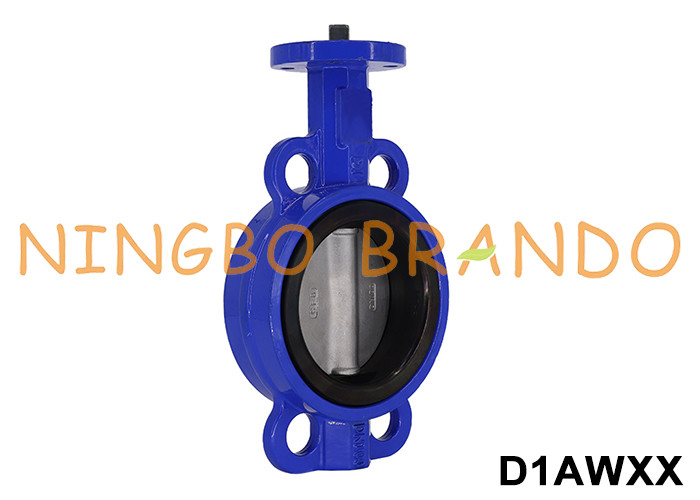

DN25 do DN1200 Bezgłowy Wafer typu Butterfly Valve Węglowa Stal

Szczegóły Produktu:

Miejsce pochodzenia:	Ningbo, Chiny
Nazwa handlowa:	Brando
Numer modelu:	D1AWXX

Zapłata:

Szczegóły pakowania:	Pudła wewnętrzne, karton, paleta
Czas dostawy:	15 dni roboczych
Zasady płatności:	T/T, Western Union

Kontakt

Szczegółowy opis produktu

Uruchamianie:	Bezgłowy	Rodzaj:	OPŁATEK
Materiał korpusu:	Żeliwo sferoidalne GGG45, stal węglowa WCB	Materiał dysku:	DI pokryty niklem, DI pokryty nylonem, SS304, SS316, SS316L, stal nierdzewna Dupex 2205, 2507, 1.446
Materiał siedziska:	EPDM, HT-EPDM, odporność na zużycie EPDM, NBR, PTFE, VITON, guma silikonowa	Materiał łodygi:	Stal węglowa, SS416, SS420, SS304, SS316, SS316L
Wielkość:	DN25-DN1200	Ciśnienie:	1,0 MPa / 1,6 MPa
Środek roboczy:	Woda słodka, woda ściekowa, woda morska, powietrze, para wodna, żywność, farmaceutyka, odmiany oleju	temperatury:	-10 ~ 120 ℃
Podkreślić:	dn1200 Zawór motylkowy , zawór motylkowy typu płytki , Wyniki badań

DN25 do DN1200 Bezgłowy Wafer typu Butterfly Valve Węglowa Stal

Wyniki badań pokazują, że w przypadku silników silnikowych, które są w stanie wykonywać prace w warunkach o wysokiej wydajności, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych.i automatyczne sekwencjonowanieWybór typu siłownika zależy od wielu czynników, w tym dostępności powietrza, wymagań cyklu, stanu środowiska,zgodność z typem operacji kontroliW przypadku konieczności kontroli przepływu na tych zaworach mogą być zamontowane urządzenia pozycjonujące.

Dane techniczne pneumatycznego zaworu motylkowego:

Nazwa produktu	Zawór motyla
Aktualizacja	Bezgłowy
Materiał ciała	Żelazo elastyczne, stal węglowa
Materiał dysku	Żelazo elastyczne powlekane niklem, żelazo elastyczne powlekane nylonem, SS304, SS316, SS316L, dupleks ze stali nierdzewnej, 2205, 2507, 1.4469, 1.4529, Aluminiowy Brąz
Materiał siedzenia	NBR, EPDM, HT-EPDM, EPDM odporny na zużycie, PTFE, FKM, kauczuk silikonowy
Materiał macierzystego	45#Stała węglowa, SS416, SS420, SS304, SS316, SS316L
Wielkość DN	DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125 DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
Maksymalne ciśnienie robocze	10 bar lub 16 bar
Średnia praca	Wody odpadowe, woda, gaz, ropa naftowa, woda morska, żywność itp.

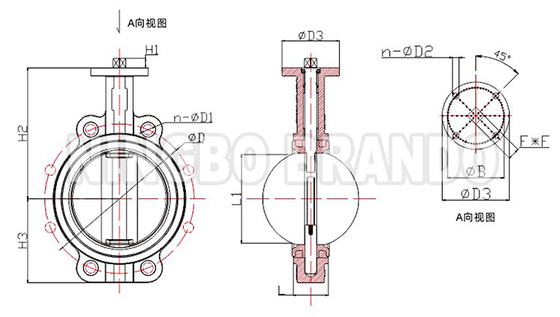

Główny wymiarPneumatyczny zawór motylkowy:

DN25 do DN1200 Bezgłowy Wafer typu Butterfly Valve Węglowa Stal 0

Wielkość	PN10		PN16		ANSI 150		JIS 10K		n-ΦD2	ΦD3	ΦB	H1	H2	H3	F*F	L	L1
Wielkość	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	n-ΦD2	ΦD3	ΦB	H1	H2	H3	F*F	L	L1
DN25	85	4-Φ14	85	4-Φ14			90	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN32	100	4-Φ18	100	4-Φ18			100	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN40	110	4-Φ19	110	4-Φ19	98.5	4-Φ16	105	4-Φ19	4-Φ7	72	50	11	120	71	11*11	33.5	30
DN50	125	4-Φ19	125	4-Φ19	120.6	4-Φ19	120	4-Φ19	4-Φ7	72	50	11	130	70	11*11	42	32
DN65	145	4-Φ19	145	4-Φ19	139.7	4-Φ19	140	4-Φ19	4-Φ7	72	50	11	143	80	11*11	45	47
DN80	160	8-Φ19	160	8-Φ19	152.4	4-Φ19	150	8-Φ19	4-Φ7	72	50	11	155	94	11*11	45	65
DN100	180	8-Φ19	180	8-Φ19	190.5	8-Φ19	175	8-Φ19	4-Φ10	92	70	14	170	108	14*14	52.1	91
DN125	210	8-Φ19	210	8-Φ19	215.9	8-Φ22.4	210	8-Φ23	4-Φ10	92	70	17	190	122	17*17	55	112
DN 150	240	8-Φ23	240	8-Φ23	241.3	8-Φ22.4	240	8-Φ23	4-Φ10	92	70	17	210	134	17*17	56	146
DN200	295	8-Φ23	295	12-Φ23	298.4	8-Φ22.4	290	12-Φ23	4-Φ12	125	102	22	243	167	22*22	61	194
DN 250	350	12-Φ23	355	12-Φ28	361.9	12-Φ25.4	355	12-Φ25	4-Φ12	125	102	22	282	203	22*22	66	242
DN300	400	12-Φ23	410	12-Φ28	431.8	12-Φ25.4	400	16-Φ25	4-Φ14	150	125	27	310	241	27*27	77	292
DN350	460	16-Φ23	470	16-Φ28	476.2	12-Φ28.4	445	16-Φ25	4-Φ14	150	125	27	353	267	27*27	77	325
DN400	515	16-Φ28	525	16-Φ31	539.7	16-Φ28.4	510	16-Φ27	4-Φ18	175	140	40	403	303	36*36	87	380
DN450	565	20-Φ28	585	20-Φ31	577.9	16-Φ31.8	565	20-Φ27	4-Φ18	175	140	40	430	325	36*36	105	428
DN500	620	20-Φ28	650	20-Φ34	635	20-Φ31.8	620	20-Φ27	4-Φ22	210	165	50	481	356	46*46	130	474
DN600	725	20-Φ31	770	24-Φ36	749.3	20-Φ35.1	730	24-Φ33	4-Φ22	210	165	50	561	452	46*46	152	573
DN700	840	24-Φ30	840	24-Φ36	868.6	28-Φ35.1	840	24-Φ33	8-Φ18	300	254	70	640	523	64*64	164	673
DN800	950	24-Φ33	950	24-Φ39	977.9	28-Φ41.1	950	28-Φ33	8-Φ18	300	254	70	681	581	64*64	190	770
DN900	1050	28-Φ33	1050	28-Φ39	1085.8	32-Φ41.1	1050	28-Φ33	8-Φ18	300	254	80	732.5	638.5	74*74	204	838
DN1000	1160	28-Φ36	1170	28-Φ42			1160	28-Φ39	8-Φ18	300	254	80	820	705	74*74	215	940
DN1200	1380	32-Φ39	1390	28-Φ48			1380	32-Φ39	8-Φ22	350	298	90	942	846	84*84	350	1101
