Obroty:86--13454729544
| Uruchamianie: | Bezgłowy | Rodzaj: | OPŁATEK |
|---|---|---|---|
| Materiał korpusu: | Żeliwo sferoidalne GGG45, stal węglowa WCB | Materiał dysku: | DI pokryty niklem, DI pokryty nylonem, SS304, SS316, SS316L, stal nierdzewna Dupex 2205, 2507, 1.446 |
| Materiał siedziska: | EPDM, HT-EPDM, odporność na zużycie EPDM, NBR, PTFE, VITON, guma silikonowa | Materiał łodygi: | Stal węglowa, SS416, SS420, SS304, SS316, SS316L |
| Wielkość: | DN25-DN1200 | Ciśnienie: | 1,0 MPa / 1,6 MPa |
| Środek roboczy: | Woda słodka, woda ściekowa, woda morska, powietrze, para wodna, żywność, farmaceutyka, odmiany oleju | temperatury: | -10 ~ 120 ℃ |
| Podkreślić: | dn40 Zawór motyla,Zawór motylkowy typu lug,zawór motylkowy ze stali węglowej |
||
DN40 do DN800 Bezgłowy zawór typu motyl z siedzeniem z twardym oparciem
Wyniki badań pokazują, że w przypadku silników silnikowych, które są w stanie wykonywać prace w warunkach o wysokiej wydajności, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych, w przypadku silników silnikowych.i automatyczne sekwencjonowanieWybór typu siłownika zależy od wielu czynników, w tym dostępności powietrza, wymagań cyklu, stanu środowiska,zgodność z typem operacji kontroliW przypadku konieczności kontroli przepływu na tych zaworach mogą być zamontowane urządzenia pozycjonujące.
Dane techniczne pneumatycznego zaworu motylkowego:
| Nazwa produktu | Zawór motyla |
| Aktualizacja | Bezgłowy |
| Materiał ciała | Żelazo elastyczne, stal węglowa |
| Materiał dysku |
Żelazo elastyczne powlekane niklem, żelazo elastyczne powlekane nylonem,
SS304, SS316, SS316L, dupleks ze stali nierdzewnej,
2205, 2507, 1.4469, 1.4529, Aluminiowy Brąz
|
| Materiał siedzenia |
NBR, EPDM, HT-EPDM, EPDM odporny na zużycie,
PTFE, FKM, kauczuk silikonowy
|
| Materiał macierzystego | 45#Stała węglowa, SS416, SS420, SS304, SS316, SS316L |
| Wielkość DN |
DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,
DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800
|
| Maksymalne ciśnienie robocze | 10 bar lub 16 bar |
| Średnia praca | Wody odpadowe, woda, gaz, ropa naftowa, woda morska, żywność itp. |

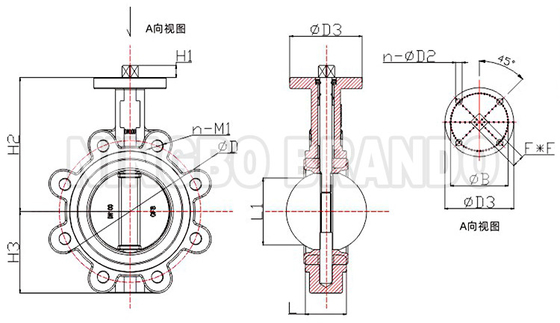

Główny wymiarPneumatyczny zawór motylkowy:
| Wielkość | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN 150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN 250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 380 | 310 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 331 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 468 | 378.5 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ37 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 562 | 463 | 46*46 | 152 | 573 |
Więcej zawory pneumatyczne do wyboru:
| Wyniki badania | |||
|
|
|
|
|
|
|
|
| Pneumatyczne zawory motylkowe | |||
|
|
|
|
Skoncentruj się na swoich wymaganiach, oferuj najlepsze rozwiązanie:
√ Skontaktuj się z nami, jeśli masz wątpliwości
√ Skontaktuj się z nami, jeśli coś trzeba zmienić
√ Skontaktuj się z nami, jeśli nie jest to osoba, której szukasz
√ Skontaktuj się z nami, jeśli zajmujesz się projektowaniem
Witamy na każde pytanie i zapytanie!
Osoba kontaktowa: Mr. Brandon Bao
Tel: 86-13454729544
Faks: 86-574-83879820
