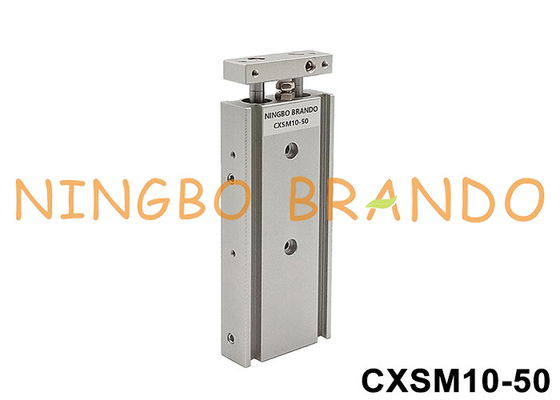

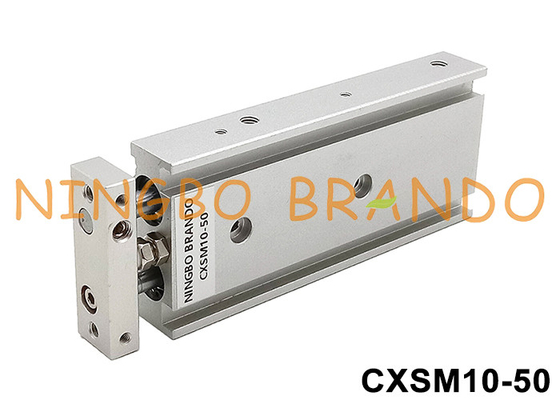

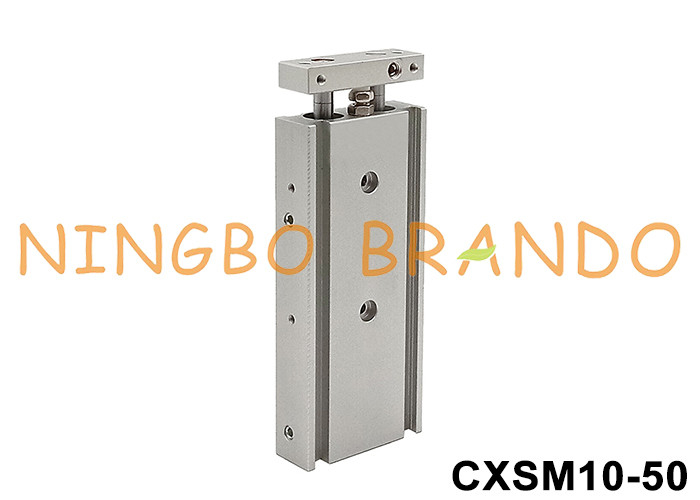

Name: SMC Typ CXSM10 Dwuprzęgłowy cylinder pneumatyczny Wielkość 10 mm
Brand: BRANDO
SKU: CXSM10-50
Rating: 4.8 (134 reviews)

Dom Produkty Cylindry pneumatyczne Air

SMC Typ CXSM10 Dwuprzęgłowy cylinder pneumatyczny Wielkość 10 mm

Szczegóły Produktu:

Miejsce pochodzenia:	Ningbo, Chiny
Nazwa handlowa:	BRANDO
Orzecznictwo:	CE, ISO
Numer modelu:	CXSM10-50

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Pudełko, karton, paleta
Czas dostawy:	15 do 20 dni roboczych
Zasady płatności:	T/T, PayPal, Western Union
Możliwość Supply:	50000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Podwójny cylinder tłokowy	Rozmiar otworu:	10 mm
Udar:	50 mm	Wielkość portu:	M5X0,8
Działający płyn:	Powietrze	Ciśnienie pracy:	0,1 do 0,7 MPa
Ciśnienie próbne:	1,05 MPa	Temperatura pracy:	-10 do +60 ℃ (bez zamrażania)
Typ łożyska:	Łożysko ślizgowe	Poduszka:	gumowy zderzak
Podkreślić:	Typ SMC Cylinder powietrza pneumatycznego , CXSM10 Pneumatyczny cylinder powietrza , CXSM10 Cylinder z dwoma prętami

SMC Typ CXSM10 Dwuprzęgłowy cylinder pneumatyczny Wielkość 10 mm

Dwa rodzaje łożysk są dostępne jako standardowe, łożyska przesuwne (CXSM) lub łożyska kulkowe (CXSL).Ta seria jest dostępna w rozmiarach otworów 6 mm, 10mm, 15mm, 20mm, 25mm, 32mm z maksymalnymi uderzeniami do 200mm. Są popularnie stosowane w aplikacjach pick and place itp. Jeśli masz jakiekolwiek żądania lub pytania, prosimy o kontakt!

Kod zamówienia:

Dane techniczne:

Wielkość otworu (mm)	6	10	15	20	25	32
Płyn	Powietrze (nieluzowane)
Ciśnienie dowodowe	10,05 MPa
Maksymalne ciśnienie robocze	00,7 MPa
Min ciśnienie robocze	00,15 MPa	0.1 MPa		00,05 MPa
Temperatura otoczenia i cieczy	-10 do +60 °C (bez zamrażania)
Prędkość tłoka (mm/s)	30 do 300	30 do 800	30 do 700		30 do 600
Poduszka	Gumowy zderzak
Zakres regulowalny uderzenia	0 do -5 mm w porównaniu ze standardowym ciosem
Wielkość portu	M5x0.8				1/8"
Rodzaj łożyska	łożysko przesuwne (CXSM), łożysko kulkowe (CXSL) (takie same wymiary dla obu)

Uderzenie mózgu:

Numer modelu	Standardowy bieg drogowy (mm)	Długie uderzenie (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Wynik teoretyczny:

Wielkość wiertarki (mm)	Rozmiar pręta (mm)	Dyrekcja działania	Powierzchnia tłoka (mm2)	Ciśnienie robocze (MPa)
Wielkość wiertarki (mm)	Rozmiar pręta (mm)	Dyrekcja działania	Powierzchnia tłoka (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	WYJEDNIE	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	WYJEDNIE	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	WYJEDNIE	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	WYJEDNIE	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	WYJEDNIE	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	WYJEDNIE	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Uwaga: Teoretyczna moc wyjściowa (N) = ciśnienie (MPa) x powierzchnia tłoka (mm2)
