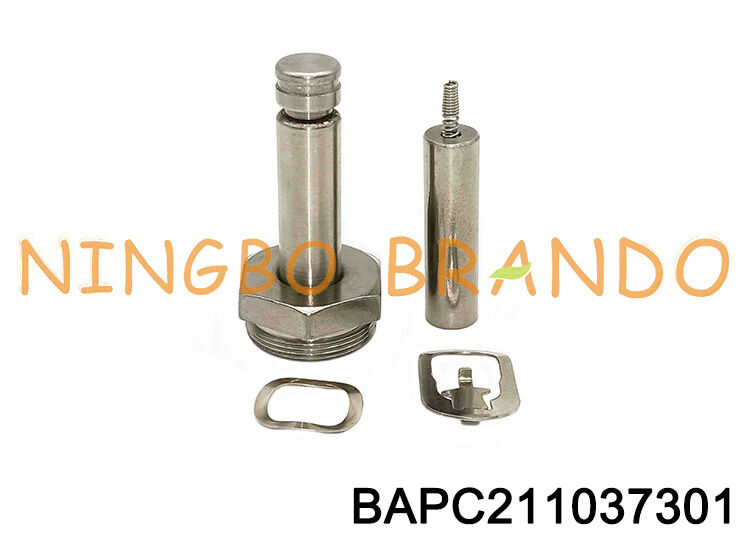

K0850 SCG353A043 SCG353A044 Zestaw naprawczy ASCO
Jest to zestaw naprawy zestawu armatury typu ASCO dla zaworu pulsowego magnetycznego zbieracza pyłu SCG353A043, SCG353A044. Zawór magnetyczny jest podstawowym elementem używanym do przełączania drogi płynu lub komutacji płynu;jego elementy wewnętrzne są precyzyjnie obrobione, a różne materiały ciała zaworu i rdzenia są wybierane w celu zaspokojenia cyrkulacji różnych nośników.Funkcja ta jest osiągana poprzez podnoszenie lub opuszczenie wewnętrznego elektromagnetycznego ruchomego rdzenia żelaza, a działanie ruchomego rdzenia żelaza jest zakończone przez zasilanie lub wyłączenie cewki elektromagnetycznej.
Numer referencyjny: C113444, K0850
Typ: 2 sposób
Przewodnik OD:11mm
NC/NO: NC
Materiał rury przewodniczej:Stała nierdzewna
Materiał uszczelniający: NBR ((nitrylowy), VITON (FKM) lub dostosowany
Materiał ruchomego rdzenia: Włókiennicze
napięcie: AC/DC
Połączenie: z przędzą
Zastosowany model cewki: 400325642, 400325101, 400325118
Wymiar zestawu naprawy zestawu armatur C113444 K0850:
Specyfikacja:
| Numer modelu |
BAPC211037301 |
| Numery referencyjne |
K0850 |
| Rodzaj |
2/2 Ścieżka |
| Funkcja |
Zazwyczaj zamknięte (NC) |
| Materiał rury rdzenia |
Pozostałe |
| Materiał rdzeniowy w ruchu |
Pozostałe |
| Materiał uszczelniający |
NBR (powszechne), VITON (dostępne) |
| Odpowiednia średnica otworu cewki |
φ11 mm |
| Odpowiednia wysokość cewki |
31 mm |
| Maksymalny otwór wejściowy |
6 mm |
| napięcie |
Prąd stały, prąd AC |
| Połączenie |
Z przędzą |
| Zastosowany model zaworu |
Wymagania w zakresie bezpieczeństwa |
| Wyniki badania |
Zestawy naprawcze |
Węzły |
| Klimatyzator |
D.C. |
24VDC |
24 VAC |
110VAC |
220VAC |
| SCG353A043 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A044 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A052 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A053 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A047 |
C113827 |
C113827 |
400425342 |
400425101 |
400425118 |
400425117 |
| Wymagania dotyczące: |
C113685 |
C113686 |
400425342 |
400425101 |
400425118 |
400425117 |
| SCG353A051 |
C113685 |
C113686 |
400425342 |
400425101 |
400425118 |
400425117 |
| Wymagania dotyczące: |
C123432 |
C123433 |
400425342 |
400425101 |
400425118 |
400425117 |
| Wymagania dotyczące: |
C113827 |
C113827 |
400425342 |
400425101 |
400425118 |
400425117 |
C113444 K0850 Zestaw armatury Zastosowanie zaworu impulsowego SCG353A043 SCG353A044:

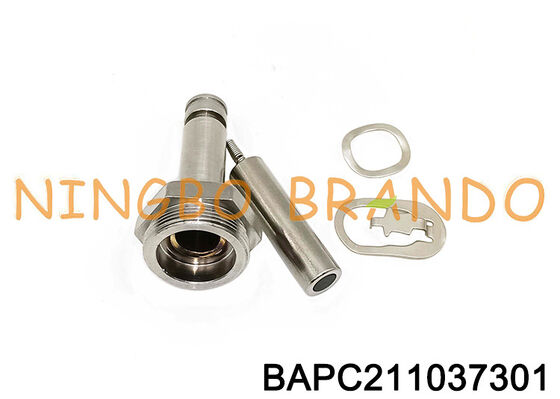

K0850Armatura magnetyczna składa się z przewodnika, sprężyny, ruchomego rdzenia i uszczelnienia.
Zawór impulsowy składa się z elektromagnetycznego pilota, przepływacza i ciała zaworu.diafragma jest ściśle przyciśnięta do wyjścia zaworu, aby utrzymać zawór w pozycji "zamkniętej".
Po podaniu energii przez sygnał elektryczny z sterownika, armatura elektromagnetyczna będzie się poruszać, aby otworzyć otwór rozładowania z tyłu.Ciśnione powietrze w tylnej jamie wybucha do ciśnienia ulgi i ciśnione powietrze w przedniej jamie popycha do diafragmy, aby otworzyć główny wyjście zaworu, wtedy elektromagnetyczny zawór pulsowy otwiera się i zaczyna pękać.
Gdy sygnał znika, a sprężyna działa natychmiast, aby pilot wrócił do pierwotnej pozycji i zamknął otwór rozładowywania.Diafragma zamyka przejście przez wpływ ciśnienia w przedniej jamie i sprężynyZawór pulsowy przestaje działać.
Otwór w przepony zmniejsza przepływ powietrza, gdy armatura podnosi się w celu zwolnienia ciśnienia.gaz ciśnieniowy wypełni przednią jamę, aby zamknąć przejście przez przeponyZawór pulsowy przestaje działać.
