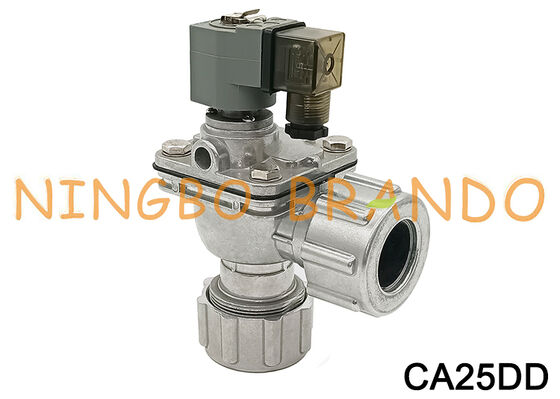

CA25DD Goyen Type DD Series Pulse Jet Diaphragm Valve CA25DD010-300

CA25DD Zawór membranowy pulsacyjny typu Goyen DD CA25DD010-300

Zawory pulsacyjne serii DD:
* Rozmiary portów 3/4", 1", 1,5".
* Wysokowydajny zawór membranowy z portami z nakrętką komodową.
* Dostępny ze zintegrowanym pilotem lub zaworem zdalnie sterowanym.
* Wylot pod kątem 90 stopni do wlotu.

Nadaje się do:
Zastosowania z odpylaczem, w szczególności w przypadku strumienia impulsowego wstecznego
czyszczenie filtrów i jego odmiany, w tym filtry workowe, wkłady
filtry, filtry kopertowe, filtry ceramiczne i spiekane włókno metalowe
filtry.

Budowa:
Korpus i nakrętki obciągacza: aluminium (odlew ciśnieniowy)
Okucie: 304 Ss
Armatura: 430FR Ss
Uszczelki:Nitryl lub Viton (opcjonalnie)
Uszczelki nakrętki Dresser: Nitryl lub Viton
Siedzisko Daphragm: Buna, nylon

Wymiary zaworu impulsowego typu Goyen CA25DD:

Film przedstawiający pulsacyjny zawór strumieniowy typu Goyen CA25DD:

Dane techniczne zaworów impulsowych z nakrętką Dresser:

Więcej zaworów impulsowych typu Goyen do wyboru:

Typ gwintowany Typ zanurzeniowy Typ nakrętki obciągacza Typ kołnierzowy

Kontroler impulsów zespołu cewki elektromagnetycznej serii RCA

Zasady działania:

Zawór impulsowy elektromagnetyczny składa się z elektromagnetycznego operatora pilotowego, membrany i korpusu zaworu. Ze względu na różnicę ciśnień działających po obu stronach membrany, membrana jest ściśle dociskana do wylotu zaworu, aby utrzymać zawór w pozycji „zamkniętej”.

Po zasileniu sygnałem elektrycznym ze sterownika zwora elektromagnetyczna przesunie się, otwierając otwór wylotowy w tylnej wnęce.

Sprężone powietrze w tylnej komorze wyrzucane jest w celu uwolnienia ciśnienia, a sprężone powietrze w przedniej komorze popycha membranę w górę, otwierając główny wylot zaworu, następnie zawór elektromagnetyczny otwiera się i zaczyna dmuchać.

Gdy sygnał zaniknie, a sprężyna natychmiast zadziała, pilot zostanie przywrócony do pierwotnej pozycji i zamknie otwór wylotowy. Membrana zamknie kanał pod wpływem ciśnienia w przedniej wnęce i sprężynie. Zawór pulsacyjny przestaje dmuchać.

Otwór w membranie tłumi przepływ powietrza, gdy zwora podnosi się w celu uwolnienia ciśnienia. Kiedy otwór wylotowy się zamknie, gaz pod ciśnieniem wypełni przednią wnękę, zamykając przejście przez membranę. Zawór pulsacyjny przestaje dmuchać.
