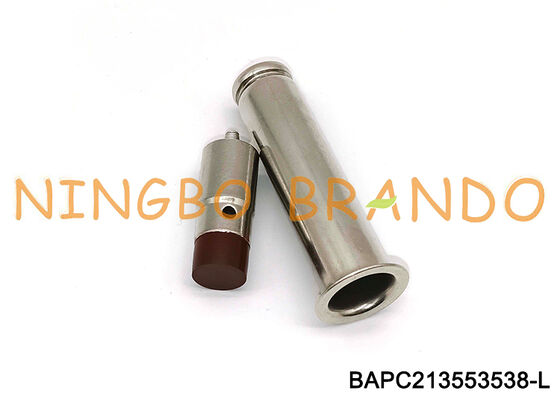

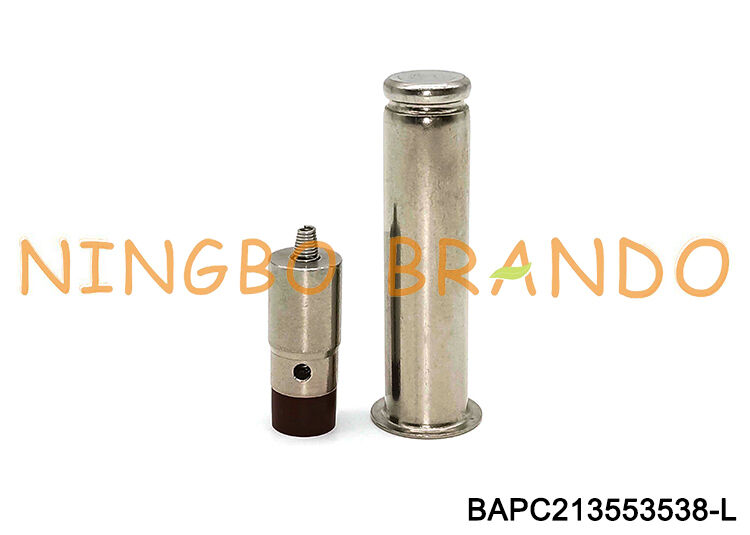

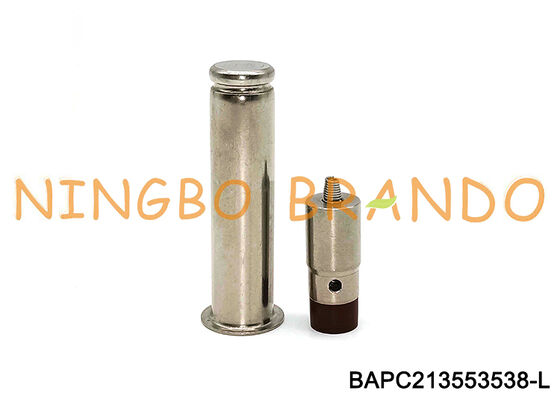

Stara wersja zwory elektromagnetycznej typu BFEC do zestawów naprawczych do montażu zaworów impulsowych serii DMF

Stara wersja zwory elektromagnetycznej typu BFEC do zestawów naprawczych zespołu zaworu impulsowego serii DMF

Pozycja i sposób: 2/2-drogowy
Napięcie: AC, DC - wszystkie dostępne
Typ montażu: Kołnierzowy
Średnica zewnętrzna rurki prowadzącej: 13,5 mm
Wysokość montażu do montażu cewki: 50,8 mm
Uszczelnienie tłoka dla średnicy otworu: 10,5 mm
Zastosowanie: Zawór impulsowy serii DMF
Materiał rurki prowadzącej: Stal nierdzewna

Zazwyczaj używany w elektrozaworze odpylacza: Elektrozawór odpylacza jest przełącznikiem sprężonego powietrza dla systemu odpylania filtrów workowych impulsowych. Sterowany sygnałem wyjściowym sterownika wtrysku impulsowego, worek filtracyjny jest wtryskiwany jeden po drugim, a opór odpylacza jest utrzymywany w zadanym zakresie w celu oczyszczenia pyłu, aby zapewnić wydajność i skuteczność odpylacza

Główny wymiar zestawu naprawczego zaworu impulsowego starej wersji typu SBFEC:

Dane techniczne dotyczące trzpienia zaworu impulsowego typu SBFEC:

Szczegóły:

Zasada działania zaworu impulsowego:

Przepona dzieli impulsowy zawór elektromagnetyczny na dwie komory. Po włączeniu sprężonego powietrza sprężone powietrze wchodzi do tylnej komory przez otwór dławiący. W tym czasie ciśnienie tylnej komory dociska membranę, aby zamknąć port wyjściowy zaworu, a impulsowy zawór elektromagnetyczny jest w stanie „zamkniętym”. Sygnał elektryczny sterownika wtrysku impulsowego powoduje ruch zwory impulsowego zaworu elektromagnetycznego, otwiera się odpowietrznik tylnej komory zaworu, tylna komora gwałtownie traci ciśnienie, membrana przesuwa się do tyłu, sprężone powietrze jest wtryskiwane przez wylot zaworu, a impulsowy zawór elektromagnetyczny jest w stanie „otwartym”. Gdy sygnał elektryczny urządzenia sterującego wtryskiem impulsowym zanika, a zwora impulsowego zaworu elektromagnetycznego zostaje zresetowana. Wylot tylnej komory jest zamknięty, a ciśnienie tylnej komory wzrasta, aby membrana przylegała do wylotu zaworu, a impulsowy zawór elektromagnetyczny jest w stanie „zamkniętym”.

Cechy produktu:
1. Rdzeń stały i rdzeń ruchomy (tłok):
Przyjęcie materiału odpornego na rdzę i korozję o wysokiej przewodności magnetycznej i niskiej remanencji w celu zapewnienia trwałości i inteligentnego działania zespołu zwory.

2. Rurka prowadząca (rurka tłoka):
Opcje mosiądzu i stali nierdzewnej, gatunek H62 lub SUS304;
Grubość ścianki w zakresie 0,25 ~ 2,5 mm, inne można dostosować;
Rodzaje spawania do utrzymania różnych ciśnień roboczych, takich jak spawanie laserowe, spawanie łukiem argonowym, lutowanie srebrem. Obróbka bezpośrednio z pełnego pręta również jest dostępna.

3. Sprężyna:
Stal nierdzewna SUS304 odporna na rdzę, o dobrych parametrach regeneracji.

4. Uszczelki:
Opcje NBR, HNBR, FKM, EPDM, PTFE, materiały spożywcze, zapraszamy do innych wymagań.

5 Pierścień cieniujący:
Dostępny materiał miedziany i srebrny.

6. Podkładka i nakrętka zabezpieczająca mogą być dostarczone, jeśli są wymagania.

Skup się na swoich wymaganiach, zaoferuj najlepsze rozwiązanie:
√ Skontaktuj się z nami, jeśli masz wątpliwości
√ Skontaktuj się z nami, jeśli coś wymaga zmiany
√ Skontaktuj się z nami, jeśli nie szukasz tego, czego szukasz
√ Skontaktuj się z nami, jeśli projektujesz
Zapraszamy do zadawania pytań i zapytań!
