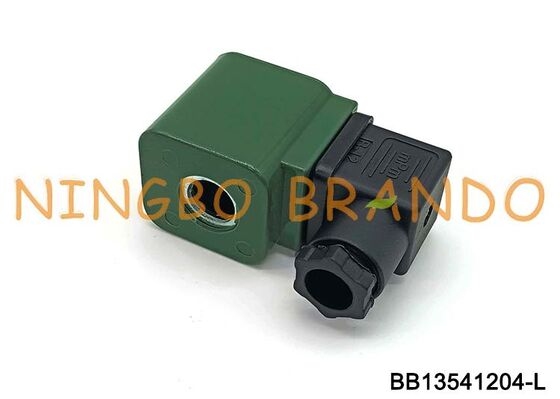

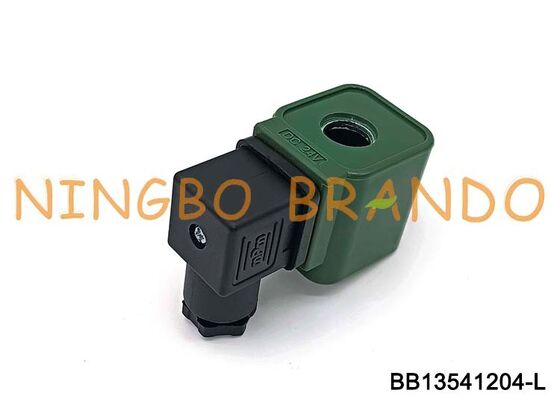

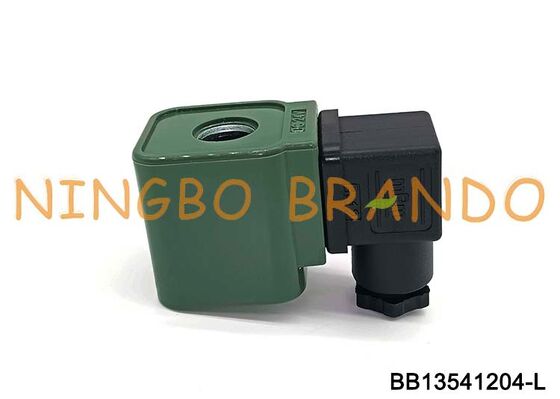

24VDC serii DMF Stara wersja zawór impulsowy cewka magnetyczna 24V DC24V

Cewka elektromagnetyczna zaworu impulsowego serii 24VDC DMF w starej wersji, 24V DC24V

Ta cewka może być używana we wszystkich zaworach impulsowych typu SBFEC w starej wersji, takich jak zawór membranowy kątowy serii DMF-Z z gwintem, zawór membranowy wbudowany serii DMF-Y, kątowy zawór membranowy serii DMF-ZM z nakrętką dociskową i zawór membranowy prosty serii DMF-T. Ruchomy rdzeń żelazny w cewce zaworu elektromagnetycznego przyciąga ruch cewki po włączeniu zaworu, napędzając ruch trzpienia zaworu, zmieniając w ten sposób stan przewodzenia zaworu. Wejście zmienia się wraz z pozycją rdzenia żelaznego. Gdy indukcyjność jest mała, prąd płynący przez cewkę wzrośnie.

Rozmiar otworu: 13,5 mm
Wysokość: 41,2 mm
Szerokość: 36,0 mm
Napięcia: AC220V, DC24V
Moc: 25VA, 20W
Typ połączenia: DIN43650A
Stopień ochrony: IP65
Klasa izolacji: F, H
Materiał drutu emaliowanego: Miedź
Zastosowanie: Zawór impulsowy BFEC Old DMF Series

Wymiary cewki zaworu impulsowego elektromagnetycznego typu BFEC:

Specyfikacja zestawów naprawczych cewki elektromagnetycznej serii DMF:

Przykład zastosowania:

Typowe problemy cewki zaworu impulsowego elektromagnetycznego
Cewka zaworu impulsowego elektromagnetycznego jest przepalona. Okablowanie zaworu impulsowego elektromagnetycznego można usunąć i zmierzyć multimetrem. Jeśli jest otwarte, cewka zaworu impulsowego elektromagnetycznego jest przepalona. Jednak jest spalona, więc konieczne jest zapobieganie przedostawaniu się wody deszczowej do zaworu elektromagnetycznego. Ostatecznie sprężyna jest zbyt sztywna, siła reakcji jest zbyt duża, zwoje cewki są zbyt małe, a siła ssania jest niewystarczająca, a cewka może się spalić.

Gdy cewka zaworu elektromagnetycznego jest w stanie roboczym (pod napięciem), rdzeń żelazny jest przyciągany w celu utworzenia zamkniętego obwodu magnetycznego. Oznacza to, że gdy indukcyjność jest w stanie maksymalnym. Ogrzewanie jest normalne, ale rdzeń żelazny nie może być płynnie wciągnięty po włączeniu zasilania, indukcyjność cewki jest zmniejszona, impedancja jest zmniejszona, a prąd odpowiednio wzrasta. Powoduje to, że prąd cewki jest zbyt duży i wpływa na żywotność. Nie można nawet w pełni przyciągnąć normalnie, tak że cewka jest często w stanie mniejszej impedancji niż normalnie, gdy jest pod napięciem, co może być czynnikiem cewki.

Charakterystyka produktu:
1. Używanie wysokiej jakości drutu, który został zatwierdzony przez UL;
2. Używanie wysokiej jakości materiału magnetycznego o niskiej zawartości węgla;
3. Używanie wysokiej jakości materiału obudowy, takiego jak PA66, PBT, PPS, BMC i tak dalej;
4. Klasa izolacji może wynosić B, F, H, N, C;
5. Klasa ochrony może wynosić IP65, IP67 i IP69K;
6. Oferujemy również specjalne cewki, takie jak cewki przeciwwybuchowe, cewki wodoodporne i tak dalej;
7. Jeśli masz specjalne wymagania, skontaktuj się z nami.
