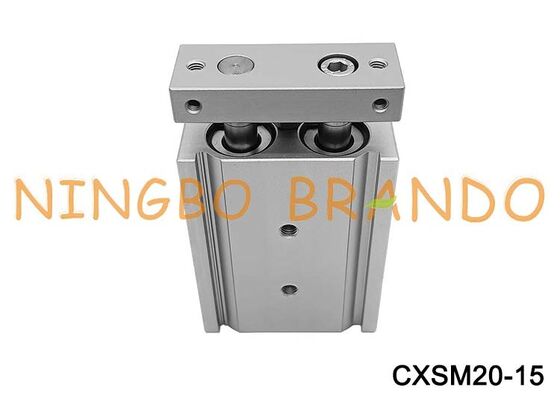

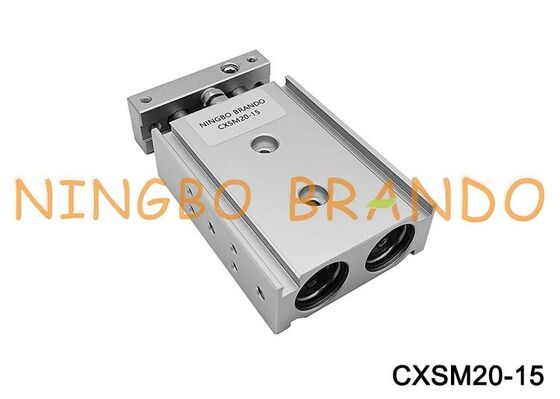

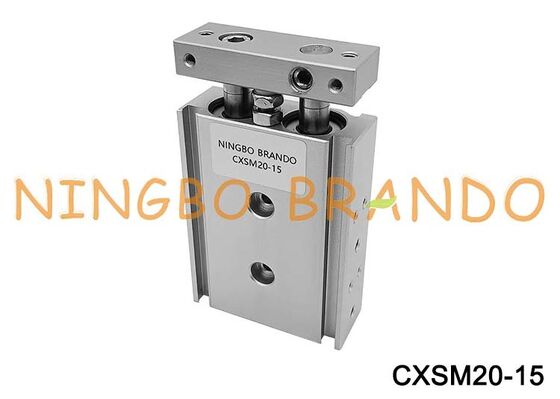

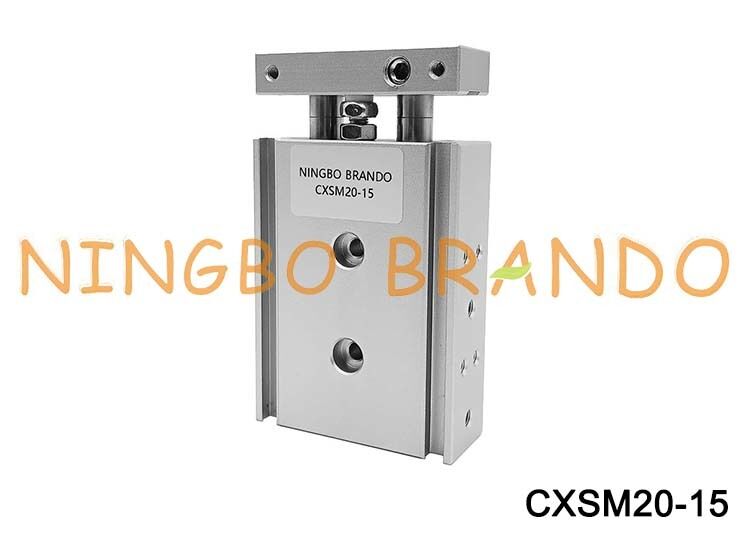

Name: Typ SMC CXSM20-15 cyl Prowadnica Pneumatyczny cylinder pneumatyczny z podwójnym prętem, średnica 20 mm, skok 15 mm
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Dom Produkty Cylindry pneumatyczne Air

Typ SMC CXSM20-15 cyl Prowadnica Pneumatyczny cylinder pneumatyczny z podwójnym prętem, średnica 20 mm, skok 15 mm

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	BRANDO
Orzecznictwo:	None
Numer modelu:	CXSM20-15

Zapłata:

Minimalne zamówienie:	300szt
Cena:	Negocjowalne
Szczegóły pakowania:	Pudełko wewnętrzne, karton, paleta
Czas dostawy:	Negocjacja
Zasady płatności:	T/T, Western Union, MoneyGram
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Podwójny cylinder tłokowy	Rozmiar otworu:	20mm
Udar:	15mm	Rozmiar portu:	M5X0,8
Ciśnienie robocze:	0,05 do 0,7 MPa	Presja dowodowa:	1,05 MPa
Temperatura pracy:	-10 do +60 ℃ (bez zamrażania)	Typ łożyska:	Łożysko ślizgowe
Poduszka:	gumowy zderzak	Płyn roboczy:	Powietrze
Podkreślić:	SMC Cylinder Pneumatic Guided CXSM20-15 , SMC CXSM20-15 Cylinder kierowany , CXS serii CXSM20-15

Siłownik pneumatyczny SMC typu CXSM20-15 z podwójnym prętem prowadzącym, średnica 20mm, skok 15mm

Dwustronny siłownik pneumatyczny serii CXS zapewnia dwukrotnie większą siłę wyjściową. Dostępne są dwa rodzaje łożysk standardowo: łożysko ślizgowe (CXSM) lub łożysko kulkowe (CXSL). Seria ta jest dostępna w średnicach 6mm, 10mm, 15mm, 20mm, 25mm, 32mm z maksymalnymi skokami do 200mm. Są one powszechnie stosowane w aplikacjach typu pick and place itp. W przypadku jakichkolwiek potrzeb lub pytań, prosimy o kontakt!

Kod zamówienia:

Dane techniczne:

Średnica (mm)	6	10	15	20	25	32
Medium	Powietrze (bez smarowania)
Ciśnienie próbne	1.05 MPa
Maks. ciśnienie robocze	0.7MPa
Min. ciśnienie robocze	0.15 MPa	0.1 MPa		0.05 MPa
Temperatura otoczenia i medium	-10 do +60 °C (bez zamarzania)
Prędkość tłoka (mm/s)	30 do 300	30 do 800	30 do 700		30 do 600
Tłumienie	Ogranicznik gumowy
Zakres regulacji skoku	0 do -5mm w stosunku do skoku standardowego
Rozmiar portu	M5x0.8				1/8''
Typ łożyska	Łożysko ślizgowe (CXSM), łożysko kulkowe (CXSL) (takie same wymiary dla obu)

Skok:

Nr modelu	Skok standardowy (mm)	Skok wydłużony (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Teoretyczna siła wyjściowa:

Średnica (mm)	Średnica pręta (mm)	Kierunek pracy	Powierzchnia tłoka (mm²)	Ciśnienie robocze (MPa)
Średnica (mm)	Średnica pręta (mm)	Kierunek pracy	Powierzchnia tłoka (mm²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	WYCHODZI	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	WEWNĄTRZ	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	WYCHODZI	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	WEWNĄTRZ	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	WYCHODZI	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	WEWNĄTRZ	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	WYCHODZI	628	62.8	-	126	188	251	314	377	440
CXS20	10	WEWNĄTRZ	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	WYCHODZI	982	98.2	-	196	295	393	491	589	687
CXS25	12	WEWNĄTRZ	756	75.6	-	151	227	302	378	454	529
CXS32	16	WYCHODZI	1608	161	-	322	482	643	804	965	1126
CXS32	16	WEWNĄTRZ	1206	121	-	241	362	482	603	724	844

Uwaga: Teoretyczna siła wyjściowa (N) = Ciśnienie (MPa) x Powierzchnia tłoka (mm²)
