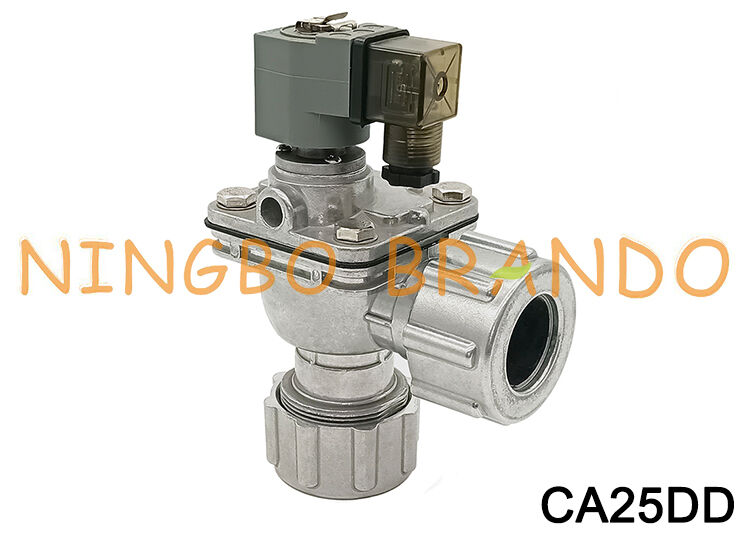

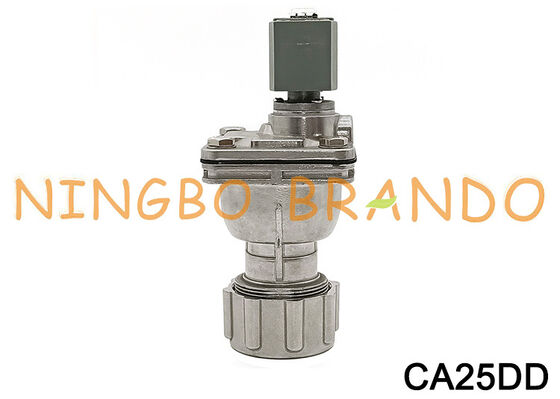

CA25DD Elektromagnetyczny zawór membranowy 1-calowe wymienne zawory odpylacza

Zawór membranowy elektromagnetyczny CA25DD 1'' Zamienne zawory do odpylaczy

CA25DD (lub typ Goyen CA25DD) to wysokowydajny 1-calowy zawór membranowy z impulsem strumieniowym, szeroko stosowany w przemysłowych systemach odpylania i czyszczenia worków filtracyjnych.

Kluczowe specyfikacje i cechy

Typ: Zawór membranowy z impulsem strumieniowym ze zintegrowanym elektromagnesem.

Połączenie / Konstrukcja: Posiada końcówki sprzęgające typu DD (konstrukcja Dresser Nut) do szybkiego, beznarzędziowego montażu bezpośrednio na rurach nadmuchowych o gładkich ściankach, bez gwintów zewnętrznych.

Rozmiar portu: 1 cal (25 mm).

Zastosowanie: Stosowany w systemach czyszczenia filtrów z odwróconym impulsem strumieniowym do usuwania osadów pyłu z worków filtracyjnych, wkładów lub filtrów kopertowych.

Opcje napięcia: Powszechnie dostępne w różnych napięciach cewek pilotowych elektromagnesów, w tym 110V AC, 240V AC, 24V AC i 12V/24V DC.

Zestawy naprawcze: Standardowe zestawy naprawcze membran (np. seria K2501 / K2500)

Wymiary zaworu strumieniowego typu Goyen CA25DD:

Dane techniczne zaworów strumieniowych Dresser Nut:

Wideo zaworu strumieniowego typu Goyen CA25DD:

Więcej zaworów strumieniowych typu Goyen do wyboru:

       Typ gwintowany                   Typ zanurzeniowy                Typ Dresser Nut             Typ kołnierzowy

          Seria RCA                          Cewka elektromagnesu                Zespół kotwicy                Sterownik impulsowy

Zasady działania:

Elektromagnetyczny zawór impulsowy składa się z elektromagnetycznego operatora pilotowego, membrany i korpusu zaworu. Ze względu na różnicę ciśnień działających po obu stronach membrany, membrana jest dociskana do wylotu zaworu, aby utrzymać zawór w pozycji „zamkniętej”.

Po zasileniu sygnałem elektrycznym ze sterownika, elektromagnetyczna kotwica przesunie się, otwierając otwór wylotowy tylnej komory.

Sprężone powietrze w tylnej komorze wydostaje się, aby zmniejszyć ciśnienie, a sprężone powietrze w przedniej komorze popycha membranę do góry, otwierając główny wylot zaworu, po czym elektromagnetyczny zawór impulsowy otwiera się i zaczyna dmuchać.

Gdy sygnał zanika, sprężyna natychmiast działa, aby odesłać operatora pilotowego do pierwotnej pozycji i zamknąć otwór wylotowy. Membrana zamknie przepływ pod wpływem ciśnienia w przedniej komorze i sprężyny. Zawór impulsowy przestaje dmuchać.

Otwór w membranie tłumi przepływ powietrza, gdy kotwica podnosi się, aby uwolnić ciśnienie. Po zamknięciu otworu wylotowego gaz pod ciśnieniem wypełni przednią komorę, aby zamknąć przepływ przez membranę. Zawór impulsowy przestaje dmuchać.
