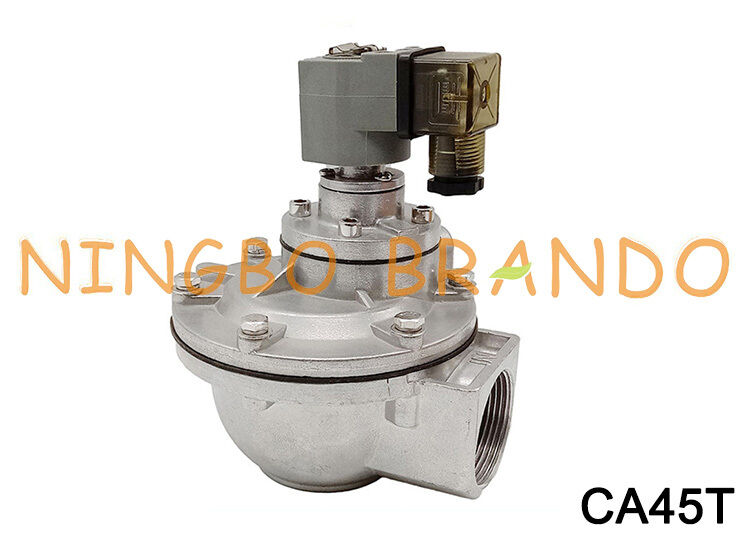

CA45T to 1,5-calowy, prostokątny zawór pulsowy.CA45T posiada większe odlewanie nadwozia zaworu i rozszerzone wewnętrzne kanały przepływu, zapewniając wyższy przepływ szczytowy dla dużych systemów zbierania pyłu z odwrotnym impulsem.
Główne specyfikacje Wielkość przycisku: 1-1/2" (DN40) wewnętrzny i zewnętrzny (NPT lub BSP). Materiał nadwozia: odlewany aluminiowy nadwozie i osłona z elementami mocującymi ze stali nierdzewnej. Struktura zaworu: konfiguracja podwójnej przepływowej pod kątem prostym. Aktywacja: zintegrowany pilot magnetyczny (przedłożenie CA = bezpośrednio zamontowana cewka magnetyczna; przedłożenie RCA = zdalnie sterowany pilotem powietrznym). Ciśnienie robocze: 0,3 do 0,86 MPa / 5 do 125 PSI (3,5 do 8,6 bara). Opcje przepływu: NBR (nitrylowe): zakres standardowy, od -40°C do 82°C (od -40°F do 180°F). Viton (FKM): Opcja wysokiej temperatury/chemicznej, -29°C do 232°C (-20°F do 450°F). Dostępne napięcia: 24 V prądu stałego, 110/120 V prądu zmiennego i 220/230 V prądu zmiennego.
Zwykłe zastosowania i konserwacja Zastosowania: ciężkie budynki przemysłowe, zakłady cementowe, huty hutnicze, wentylacja odlewni i duże jednostki filtracji pyłu impulsowego.
Odbudowa / części zamienne: Używa się zestawu z przegubieniem K4502 (standardowy NBR) lub K4503 (Viton wysokiej temperatury). Zestawy te obejmują zarówno podstawowe jak i wtórne zespoły przegubowe, sprężyny i uszczelki.
Dane techniczne zaworów odrzutowych pulsowych pod kątem prostym:
Model pilotażowy integralny nr
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Model pilota zdalnego nr
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Wielkość otworu
(mm)
15
20
25
35
45
50
62
76
Wielkość portu
(calo)
1/2"
3/4"
1"
1-1/2"
1-1/2"
2'
2 - 1/2"
3'
Numer membrany
1
2
Ciśnienie robocze
5 do 125 psi
napięcie
24VDC, 24VAC, 110VAC, 220VAC
Materiał przewodu
NBR (standardowy), FKM (opcjonalny)
Materiał nadwozia
Aluminium (wytopione)
Struktura zaworu
kąt prawy (wyjście jest w kącie 90° do wejścia)
Wymiar zaworu impulsowego typu Goyen CA45T:
Wideo z zaworu impulsowego typu CA45T Goyen:
Szczegółowe obrazy zawórów pulsowych typu Goyen:
Więcej zaworu impulsowego typu Goyen do wyboru:
Rodzaj przędzany Rodzaj zanurzania Rodzaj orzechów komodowych Rodzaj płaszczyzn
RCA Series Solenoid Coil Armature Assembly Pulse Controller
