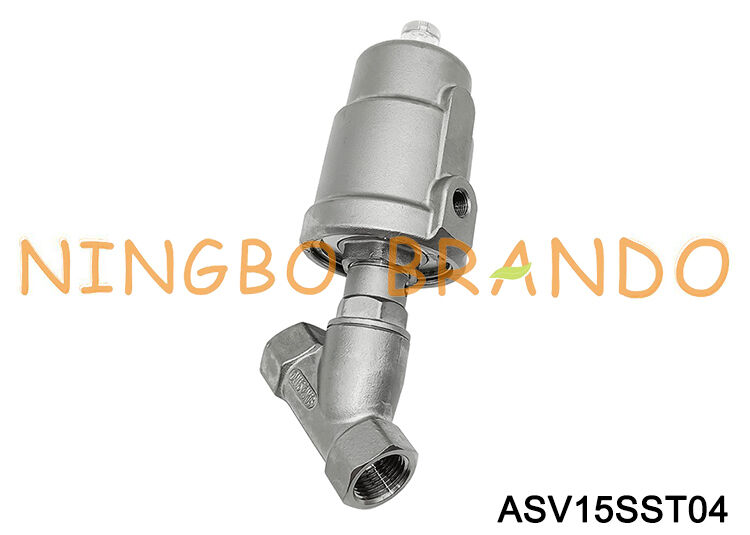

Pneumatyczny zawór gniazdowy kątowy 1/2 cala DN15 Zawór procesowy NC ze stali nierdzewnej

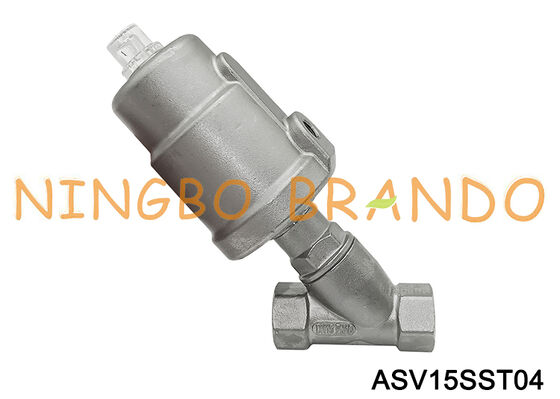

1/2'' Pneumatyczny zawór kątowy DN15 ze stali nierdzewnej NC zawór procesowy

1/2-calowy pneumatyczny zawór kątowy to pneumatycznie sterowany zawór procesowy 2/2-drożny, używany do sterowania włącz/wyłącz cieczami, gazami, parą i innymi mediami procesowymi. Skośna obudowa tworzy stosunkowo bezpośrednią ścieżkę przepływu, dzięki czemu ten typ zaworu nadaje się do zastosowań wymagających dobrej przepustowości i częstego przełączania.

Dla reprezentatywnej konfiguracji 1/2'' / DN15 normalnie zamkniętej, opublikowane specyfikacje obejmują obudowę ze stali nierdzewnej, uszczelnienie PTFE, otwór 15 mm i pneumatyczne działanie ze sprężynowym powrotem.

Zasada działania

Zawór wykorzystuje sprężone powietrze do poruszania tłoka wewnątrz siłownika.

Dostarczone powietrze → Zawór otwiera się

Gdy pneumatyczne powietrze sterujące dostaje się do siłownika, tłok porusza się przeciwnie do siły sprężyny i podnosi gniazdo zaworu, umożliwiając przepływ medium procesowego.

Usunięte powietrze → Zawór zamyka się

Gdy powietrze sterujące jest usuwane, wewnętrzna sprężyna przywraca tłok do pierwotnej pozycji i zamyka zawór.

Oznacza to, że konfiguracja NC jest domyślnie zamknięta w przypadku utraty pneumatycznego powietrza sterującego, przy założeniu standardowego układu ze sprężynowym powrotem.

Zalety konstrukcji z zaworem kątowym

Konstrukcja z zaworem kątowym zapewnia kilka przydatnych cech w przemysłowym sterowaniu procesami:

Stosunkowo wysoka przepustowość w stosunku do nominalnego rozmiaru rury
Nadaje się do częstego przełączania pneumatycznego
Może obsługiwać ciecze, gazy i parę, w zależności od konfiguracji uszczelnienia i obudowy
Nadaje się do niektórych mediów o wyższej lepkości
Konstrukcja ze stali nierdzewnej jest dostępna dla wymagających środowisk procesowych
Napęd pneumatyczny pozwala uniknąć instalacji elektrycznego siłownika bezpośrednio na głównym mechanizmie zaworu

Dane techniczne:

Główne wymiary:

Nasza produkcja:
