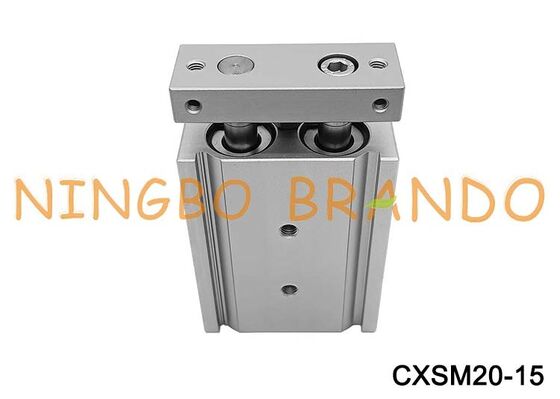

Name: Siłownik pneumatyczny SMC typu CXSM20-15 Seria CXS
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Dom Produkty Cylindry pneumatyczne Air

Siłownik pneumatyczny SMC typu CXSM20-15 Seria CXS

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	BRANDO
Orzecznictwo:	None
Numer modelu:	CXSM20-15

Zapłata:

Minimalne zamówienie:	300szt
Cena:	Negocjowalne
Szczegóły pakowania:	Pudełko wewnętrzne, karton, paleta
Czas dostawy:	Negocjacja
Zasady płatności:	T/T, Western Union,
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Podwójny cylinder tłokowy	Rozmiar otworu:	20mm
Udar:	15mm	Rozmiar portu:	M5X0,8
Ciśnienie robocze:	0,05 do 0,7 MPa	Dowód ciśnienia:	1,05 MPa
Temperatura pracy:	-10 do +60 ℃ (bez zamrażania)	Typ łożyska:	Łożysko ślizgowe
Poduszka:	gumowy zderzak	Płyn roboczy:	Powietrze
Podkreślić:	SMC CXSM20-15 , Cylinder SMC CXSM20-15 , Cylinder pneumatyczny SMC

Typ SMC CXSM20-15 Cylinder pneumatyczny serii CXS

Typ SMC CXSM20-15 to cylinder pneumatyczny z serii SMC CXS, zaprojektowany do kierowanego ruchu liniowego w automatyce przemysłowej i zastosowaniach pneumatycznych.Jego sterowana konstrukcja dwustronna pomaga utrzymać stabilny ruch i wytrzymać obciążenia zewnętrzne podczas pracy.

Cylinder typu SMC CXSM20-15 nadaje się do urządzeń automatycznych, systemów obsługi materiałów, maszyn montażowych i aplikacji precyzyjnego pozycjonowania, w których wymagane jest niezawodne ruchy liniowe.

Kod zamówienia:

Dane techniczne:

Wielkość otworu (mm)	6	10	15	20	25	32
Płyn	Powietrze (nieluzowane)
Ciśnienie dowodowe	10,05 MPa
Maksymalne ciśnienie robocze	00,7 MPa
Min ciśnienie robocze	00,15 MPa	0.1 MPa		00,05 MPa
Temperatura otoczenia i cieczy	-10 do +60 °C (bez zamrażania)
Prędkość tłoka (mm/s)	30 do 300	30 do 800	30 do 700		30 do 600
Poduszka	Gumowy zderzak
Zakres regulowalny uderzenia	0 do -5 mm w porównaniu ze standardowym ciosem
Wielkość portu	M5x0.8				1/8"
Rodzaj łożyska	łożysko przesuwne (CXSM), łożysko kulkowe (CXSL) (takie same wymiary dla obu)

Uderzenie mózgu:

Numer modelu	Standardowy bieg drogowy (mm)	Długie uderzenie (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Wynik teoretyczny:

Wielkość wiertarki (mm)	Rozmiar pręta (mm)	Dyrekcja działania	Powierzchnia tłoka (mm2)	Ciśnienie robocze (MPa)
Wielkość wiertarki (mm)	Rozmiar pręta (mm)	Dyrekcja działania	Powierzchnia tłoka (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	WYJEDNIE	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	WYJEDNIE	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	WYJEDNIE	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	WYJEDNIE	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	WYJEDNIE	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	WYJEDNIE	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Uwaga: Teoretyczna moc wyjściowa (N) = ciśnienie (MPa) x powierzchnia tłoka (mm2)

Nasza produkcja:

Więcej cylindrów pneumatycznych:


Silnik tłokowy	Mini cylinder	Kompaktowy cylinder	Cylinder z tablicą przesuwaną

Cylinder kierowany	Cylinder bez prętów	Cylinder palca	Cylinder obrotowy

Produkty pokrewne:


Wynik:	Pneumatyczny FRL	Wyposażenie pneumatyczne	Rurka pneumatyczna

Skoncentruj się na swoich wymaganiach, oferuj najlepsze rozwiązanie:

√ Skontaktuj się z nami, jeśli masz wątpliwości

√ Skontaktuj się z nami, jeśli coś trzeba zmienić

√ Skontaktuj się z nami, jeśli nie jest to osoba, której szukasz

√ Skontaktuj się z nami, jeśli zajmujesz się projektowaniem

Witamy na każde pytanie i zapytanie!
