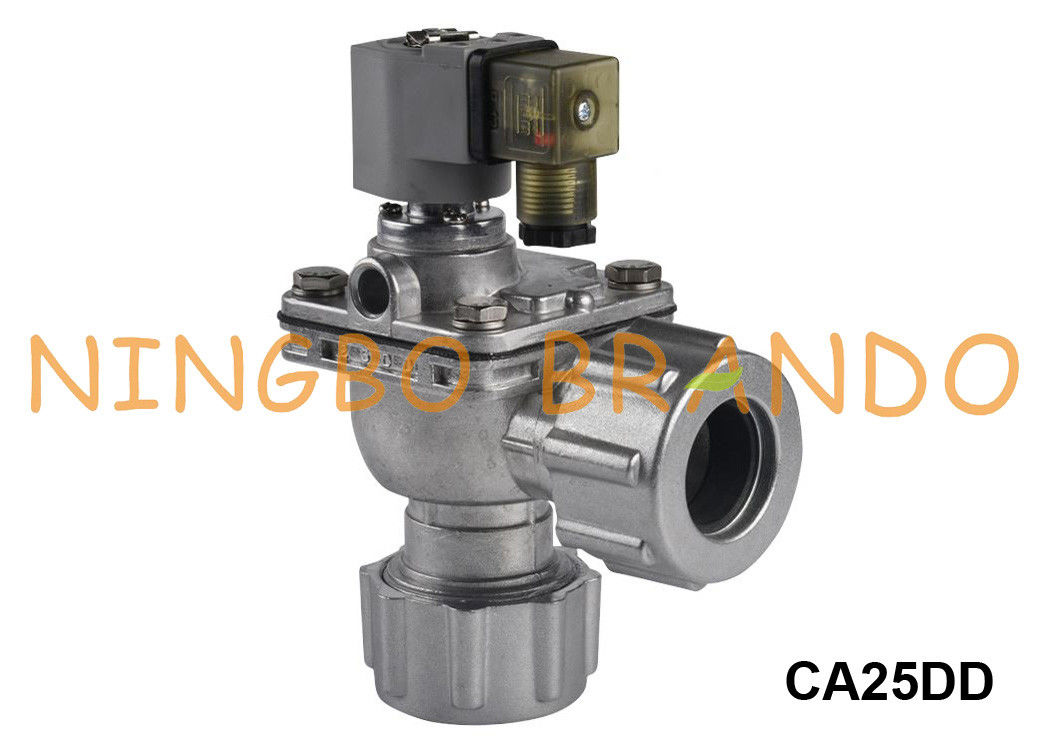

CA25DD CA25DD010 Zawór impulsowy odpylacza typu Goyen

CA25DD CA25DD010 Zawór impulsowy odpylacza typu Goyen

Pulsacyjne zawory strumieniowe serii DD:
* Rozmiary portów 3/4 ", 1", 1,5 "
* Wysokowydajny zawór membranowy z otworami do nakrętek obciągających.
* Dostępne z wbudowanym pilotem lub jako zdalnie sterowany zawór.
* Wylot pod kątem 90 stopni do wlotu.

Pasuje do:
Zastosowania w odpylaczach, w szczególności do odwróconego strumienia impulsów
czyszczenie filtra i jego odmiany, w tym filtry workowe, wkład
filtry, filtry obwiedniowe, filtry ceramiczne i spiekane włókna metalowe
filtry.

Budowa:
Nakrętki korpusu i obciągacza: aluminium (odlew ciśnieniowy)
Okucie: 304 Ss
Armatura: 430FR Ss
Uszczelki: nitryl lub Viton (opcjonalnie)
Uszczelki do nakrętek komody: nitryl lub Viton
Gniazdo membrany: Buna, nylon

Wymiar zaworu pulsacyjnego CA25DD typu Goyen:

Film przedstawiający pulsacyjny zawór strumieniowy CA25DD typu Goyen:

Dane techniczne zaworów strumieniowych Dresser Nut Pulse:

Więcej zaworu pulsacyjnego typu Goyen do wyboru:

Typ gwintowany Typ zanurzeniowy Typ nakrętki Typ z kołnierzem

Sterownik impulsów zespołu cewki elektromagnesu armatury serii RCA

Zasady działania:

Elektromagnetyczny zawór impulsowy składa się z pilota elektromagnetycznego, membrany i korpusu zaworu.Ze względu na różnicę ciśnień działającą na obie strony membrany, membrana jest mocno dociskana do wylotu zaworu, aby utrzymać zawór w pozycji „zamkniętej”.

Po zasileniu sygnałem elektrycznym ze sterownika zwora elektromagnetyczna przesunie się, aby otworzyć otwór wylotowy tylnej wnęki.

Sprężone powietrze w tylnej wnęce zostaje uwolnione, aby uwolnić ciśnienie, a sprężone powietrze w przedniej wnęce wypycha membranę w górę, aby otworzyć główny wylot zaworu, a następnie elektromagnetyczny zawór impulsowy otwiera się i zaczyna dmuchać.

Gdy sygnał zanika, a sprężyna działa natychmiast, aby wysłać pilota z powrotem do pierwotnego położenia i zamknąć otwór spustowy.Membrana zamknie przejście pod wpływem ciśnienia w przedniej wnęce i sprężyny.Zawór pulsacyjny przestaje dmuchać.

Otwór w membranie tłumi przepływ powietrza, gdy zwora podnosi się, aby zwolnić ciśnienie.Gdy otwór wylotowy zostanie zamknięty, gaz pod ciśnieniem wypełni przednią wnękę, aby zamknąć przejście przez membranę.Zawór pulsacyjny przestaje dmuchać.
