AB410 16mm średnica wewnętrzna CKD Cewka magnetyczna zaworu elektromagnetycznego

AB410 16mm średnica wewnętrzna CKD Cewka magnetyczna zaworu elektromagnetycznego

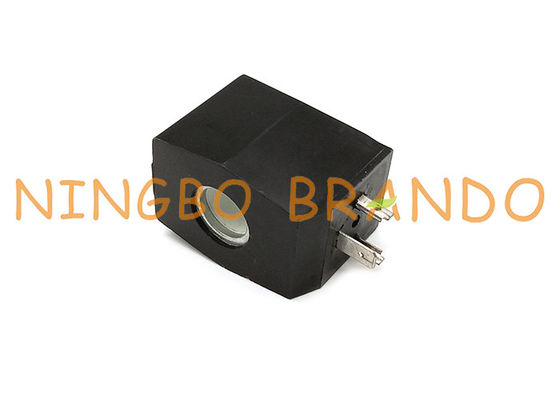

Ta cewka elektrozaworu jest stosowana w zaworach elektromagnetycznych serii CKD AB41-02 / AB41-03.Rdzeń zaworu elektromagnetycznego jest częścią uszczelniającą i uszczelniającą cewki elektromagnetycznej, znanej również jako cewka zaworu elektromagnetycznego.Oznacza to, że uszkodzone i uszczelnione cewki elektryczne są uszczelnione materiałem izolacyjnym, pozostawiając tylko zaciski, izolację, wodoodporność, odporność na zamieszki, ognioodporność, antykorozyjność itp.

Cewka cewki odnosi się do kolumny wokół emaliowanego drutu.Cewka elektromagnetyczna to cewka z emaliowanego drutu owiniętego wokół szkieletu i uformowana z materiału izolacyjnego.Ogólny materiał podbudowy to PA, tworzywo sztuczne i wymaga odpowiedniej klasy izolacji.Cewka zaworu elektromagnetycznego jest równoważna.Uzwojenie elektromagnesu jest następnie umieszczane w środku cewki zaworu elektromagnetycznego, aby utworzyć rdzeń.Pod napięciem cewka wytwarza pole magnetyczne, które przyciąga rdzeń.

zasada działania i różne typy elektrozaworów dostępnych na rynku.Elektrozawory są prostym i skutecznym rozwiązaniem do sterowania zaworami i przełącznikami elektromagnetycznymi lub blokadami mechanicznymi.

Ich zasada działania i natychmiastowa reakcja sprawiły, że są one lepszym rozwiązaniem do zastosowań wymagających dużej ilości mocy na małej przestrzeni i tam, gdzie istnieje potrzeba szybkiego, spójnego i niezawodnego działania.

Parametr technicznyCewki zaworów elektromagnetycznych serii CKD AB41-02 / AB41-03:

Główne wymiary cewek CKD typu AB41-02 / AB41-03:

Szczegółowe powiększenie cewki elektromagnetycznej typu AB41-02 / AB41-03 CKD:

Zastosowany w zaworze elektromagnetycznym wody serii CKD AB41-02 / AB41-03:

Więcej szczegółów na temat Cewki elektromagnetyczne typu CKD AB41-02 / AB41-03w poniższym wideo z YouTube:

Wzrost temperatury zespołu elektrozaworu i wymagania dotyczące temperatury maksymalnej:

Zgodnie z klasą żaroodporności określoną przez GB / T 11021, maksymalna temperatura uzyskana przez wzrost temperatury zespołu cewki elektromagnetycznej i wzrost temperatury otoczenia nie powinna przekraczać poniższej tabeli:

Metoda badania wytrzymałości napięciowej częstotliwości mocy cewki elektromagnetycznej:

Przyłożyć napięcie testowe podane w poniższej tabeli między zaciskiem zasilania a zaciskiem uziemienia.Prąd upływu jest ustawiony na 1 mA, test typu 1 min, test fabryczny 1 s.Zwiększ określoną wartość o 10%) bez awarii, rozładowania lub rozgorzenia.

Rezystancja cewki elektromagnetycznej jest mierzona za pomocą testera rezystancji prądu stałego lub multimetru pliku rezystancji.Gdy temperatura otoczenia nie wynosi 20 ℃, standardowa rezystancja jest obliczana w następujący sposób:

R2 = (T2 + 234,5) / (234,5 + 20) * R1

T2 - temperatura otoczenia w stopniach Celsjusza

R1 - standardowa odporność, czyli odporność na 20 ℃

R2 - standardowa rezystancja w aktualnej temperaturze, wyrażona w omach (Ω).

Witamy na każde pytanie i zapytanie!
