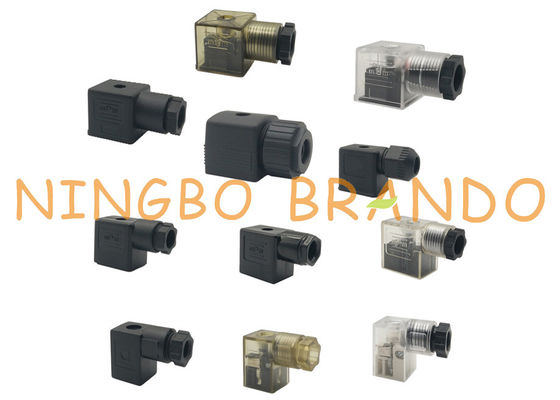

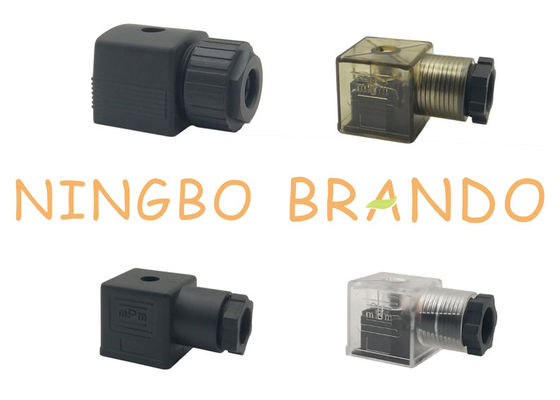

Złącze DIN 43650

Złącze DIN 43650

Złącze cewki elektromagnesu jest szeroko stosowane w celu zapewnienia połączeń elektrycznych w szerokim zakresie zastosowań.Najczęstszym zastosowaniem złącza cewki elektromagnetycznej jest połączenie z urządzeniami pneumatycznymi, hydraulicznymi lub elektromagnetycznymi, w tym zaworami elektromagnetycznymi.Inne zastosowania obejmują na przykład przetworniki ciśnienia, łączniki zbliżeniowe, czujniki poziomu, wyłączniki krańcowe i silniki o niskim zużyciu energii.

Cechy produktu:
1. Nazwa produktu: złącze cewki zaworu elektromagnetycznego
2. Zastosowanie: moc
3. Płeć: kobieta
4. Numer pinu: 3 PIN
5. Odległość: 18 mm, 11 mm, 9,4 mm
6. Typ DIN: DIN 43650 forma A, DIN 43650 forma B, DIN 43650 forma C
7. Formularz: 2 + 1GND, 3 + 1GND
8. Napięcie wokingu: AC380V, DC300V
9. Klasa ochrony: IP65, IP67, IP68 (wodoodporna)
10. Prąd nominalny: 10A
11. Odporność na kontakt: ≤5mΩ
12. Maks. Przekrój przewodu: 3x1,5mm², 3x0,75mm²
13. Śruba mocująca: M3x28, M3x30, M3x25
14. LED: Dostępne

Wymiar i dane złącza cewki elektromagnesu:

Złącze DIN 43650A:

Wymiar	Typ DIN	DIN 43650 forma A
	Dystans	18mm
	Formularz	2 + 1GND, 3 + 1GND
	Ochrona Klasa	IP65
	Pracujący Napięcie	AC380V, DC300V
	Śruba mocująca	M3x28
	Prąd nominalny	10 A
	Odporność na kontakt	≤5mΩ
	Maksymalna sekcja przewodnika	3 x 1,5 mm²

Złącze DIN 43650B:

Wymiar	Typ DIN	DIN 43650 forma B
	Dystans	11mm
	Formularz	2 + 1GND, 3 + 1GND
	Ochrona Klasa	IP65
	Napięcie robocze	AC380V, DC300V
	Fixing Srew	M3x30
	Prąd nominalny	10 A
	Odporność na uderzenia	≤5mΩ
	Maksymalna sekcja przewodnika	3 x 1,5 mm²

Złącze DIN 43650C:

Wymiar	Typ DIN	DIN 43650 forma C
	Dystans	9,4 mm
	Formularz	2 + 1GND, 3 + 1GND
	Klasa ochrony	IP65
	Napięcie robocze	AC380V, DC300V
	Śruba mocująca	M3x25
	Prąd nominalny	10 A
	Odporność na uderzenia	≤5mΩ
	Maksymalna sekcja przewodnika	3 x 1,5 mm²

Brando produkuje szeroką i wszechstronną gamę złączy z gwintem wewnętrznym i zewnętrznym, zgodnych z normą branżową EN 175301-803 (dawniej DIN 43650).Standardowe opcje obejmują urządzenia z podświetleniem LED, a także diody VDR zapewniające ochronę przed szczytami przepięć.Złącza cewki elektromagnesu zapewniają ochronę przed kurzem i wodą, jeśli są prawidłowo zamontowane za pomocą śruby i uszczelki, które są dostarczane wraz ze złączem.

Konstrukcja Brando z zewnętrzną nakrętką do montażu na miejscu jest pod względem mechanicznym lepsza od tradycyjnych złączy zaworowych DIN z nakrętką wewnętrzną, zapewniając lepsze trzymanie kabla i lepsze uszczelnienie do IP67.Standardowe złącza zaworów DIN z gwintem wewnętrznym mają stopień ochrony IP65 i są dostępne z różnymi rodzajami gwintów, uszczelkami i opcjami obwodów.
