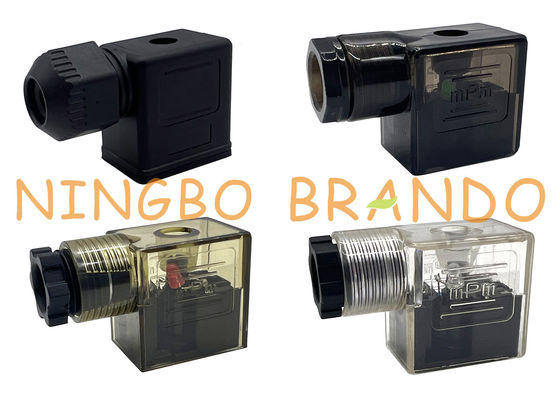

Złącze DIN 43650B

Złącze DIN 43650B

Inne nazwy złączy DIN 43650 obejmują złącza MPM lub Sugarcube.Te złącza zaworów elektromagnetycznych są dostępne w trzech wersjach: Forma A, Forma B lub Forma C. Spełniają różne wymagania dotyczące ochrony przed przepięciami i są przystosowane do działania w określonych granicach napięcia.Złącze cewki elektromagnetycznej jest szeroko stosowane w celu zapewnienia połączenia elektrycznego w szerokim zakresie zastosowań.Najczęstszym zastosowaniem złącza cewki elektromagnetycznej jest połączenie z urządzeniami pneumatycznymi, hydraulicznymi lub elektromagnetycznymi, w tym zaworami elektromagnetycznymi.Inne zastosowania obejmują na przykład przetworniki ciśnienia, czujniki zbliżeniowe, czujniki poziomu, wyłączniki krańcowe i silniki niskoenergetyczne.

Wymiar i dane złącza cewki elektromagnetycznej:

Złącze DIN 43650A:

Wymiar	Typ DIN	DIN 43650 Forma A
	Dystans	18mm
	Formularz	2+1GND, 3+1GND
	Ochrona Klasa	IP65
	Pracujący Napięcie	AC380V, DC300V
	Śruba mocująca	M3x28
	Prąd nominalny	10 A
	Odporność na kontakt	≤5mΩ
	Maksymalna sekcja przewodnika	3x1,5mm²

Złącze DIN 43650B:

Wymiar	Typ DIN	DIN 43650 Forma B
	Dystans	11mm
	Formularz	2+1GND, 3+1GND
	Ochrona Klasa	IP65
	Napięcie robocze	AC380V, DC300V
	Śruba mocująca	M3x30
	Prąd nominalny	10 A
	Odporność na kontakt	≤5mΩ
	Maksymalna sekcja przewodnika	3x1,5mm²

Złącze DIN 43650C:

Wymiar	Typ DIN	DIN 43650 Forma C
	Dystans	9,4 mm
	Formularz	2+1GND, 3+1GND
	Klasa ochrony	IP65
	Napięcie robocze	AC380V, DC300V
	Śruba mocująca	M3x25
	Prąd nominalny	10 A
	Odporność na kontakt	≤5mΩ
	Maksymalna sekcja przewodnika	3x1,5mm²

USZCZELKI

Dla złączy DIN dostępne są trzy opcje uszczelek: profil NBR, płaska NBR lub płaska EPDM.Każda z różnych uszczelek będzie miała inne właściwości, głównie w oparciu o materiał, z którego są wykonane.Kauczuk NBR jest również znany jako kauczuk nitrylowy.NBR to materiał olejoodporny, który zawiera zarówno olej mineralny, jak i roślinny.Guma EPDM nie ma dużej odporności na oleje, ale dobrze znosi ozon, ciepło i warunki pogodowe.Oba materiały są zadowalające w stosunku do zasadowych rozcieńczonych kwasów i zasad.Większość dostępnych uszczelek pochodzi z firm HTP i Hirschmann.Dla większości męskich złączy DIN dostępne są również oddzielne uszczelki.

RODZAJE GWINTÓW
Złącza zaworów elektromagnetycznych DIN 43650 będą miały różne typy gwintów do wprowadzenia kabla, w zależności od formy.Złącza formy A są obecnie dostępne z gwintami PG 9, PG 11, M16 lub 1/2" NPT. Forma B ma gwinty PG 9 lub 1/2" NPT, podczas gdy złącza formy C są dostępne tylko z gwintem PG 7.M16 to metryczny typ gwintu, który na świecie jest najczęściej używanym typem.Liczba odnosi się do średnicy nominalnej w milimetrach.PG oznacza Panzergewinde i odnosi się do niemieckich standardów.PG ma większy kąt gwintu, ale mniejszą głębokość gwintu niż metryczny lub NPT.NPT oznacza National Pipe Thread i jest amerykańskim standardem.W przeciwieństwie do metrycznych lub PG, te gwinty są stożkowe, co pomaga utworzyć uszczelnienie.

ROZSTAW PINÓW
Rozstaw pinów odnosi się do odległości między pinami #1 i #2.Każda forma ma inny rozstaw pinów, a rodzaj pinów również zmienia się w zależności od formy.Złącza typu A mają styki w kształcie litery „U” skierowane do wewnątrz z rozstawem pinów 18 mm.Złącza typu B mają 2 różne rozstawy pinów: 10mm i 11mm.Złącza 11 mm będą miały 3 płaskie styki i są standardem branżowym.Złącza 10 mm będą miały 1 płaską końcówkę i 2 bolce w kształcie litery U skierowane na zewnątrz.Złącza Form C mają płaskie piny z rozstawem pinów 8 mm lub 9,4 mm (standard przemysłowy).Diagramy rozmieszczenia pinów są przedstawione na górze strony, aby lepiej zobrazować ich projekt.
